HMC1013

67 dB SMT SDLVA、0.5 GHz ～ 18.5 GHz

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
表示中： 製品の詳細
arrow-icon

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示
Documentation すべてのドキュメントを表示
Sパラメータ HMC1013 S-Parameters Download 11.18 KB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 3
1Ku当たりの価格
価格は未定
特長
  • 広い対数変換範囲:
    67 dB（-62 dBm ～ +5 dBm）
  • 出力周波数平坦度: ±2 dB
  • ログ・リニアリティ: ±2 dB
  • 短い立上がり／立下がり時間:
    5 ns/15 ns
  • 正の単電源: +3.3 V
  • ESD 感度（HBM）: クラス 1A
  • 24 ピン 4mm x 4mm SMT パッケージ: 16 mm²
製品概要
show more Icon

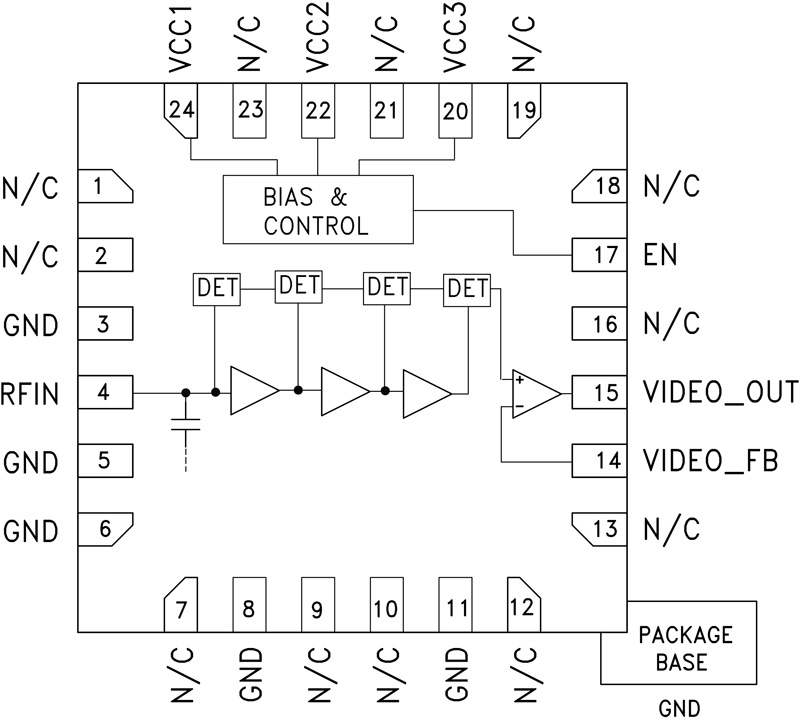

HMC1013LP4E は、0.5 GHz ～ 18.5 GHz で動作する連続検出ログ・ビデオ・アンプで、67 dB の対数変換範囲を備えています。このデバイスは、立上がり／立下がり時間が 5 ns/15 ns（代表値）と短く、遅延時間がわずか 10 ns です。HMC1013LP4E のログ・ビデオ出力のスロープは代表値で 15 mV/dB、最大回復時間は 40 ns 未満です。HMC1013LP4E は非常にコンパクトな 4 mm x 4 mm SMT プラスチック・パッケージを採用しており、高速チャンネル化レシーバ・アプリケーションに最適です。

アプリケーション

  • EW、ELINT、IFM レシーバ
  • DF レーダー・システム
  • ECM システム
  • 広帯域試験および測定
  • パワー測定および制御回路
  • 防衛および宇宙アプリケーション
