HMC-SDD112
SPDT、反射型スイッチ・チップ、55~86GHz
製品情報
- 低挿入損失:2dB
- 高アイソレーション:30dB
- DCブロックされたRF I/O
- 内蔵DCバイアス回路
- ダイ・サイズ:2.01×0.975×0.1mm

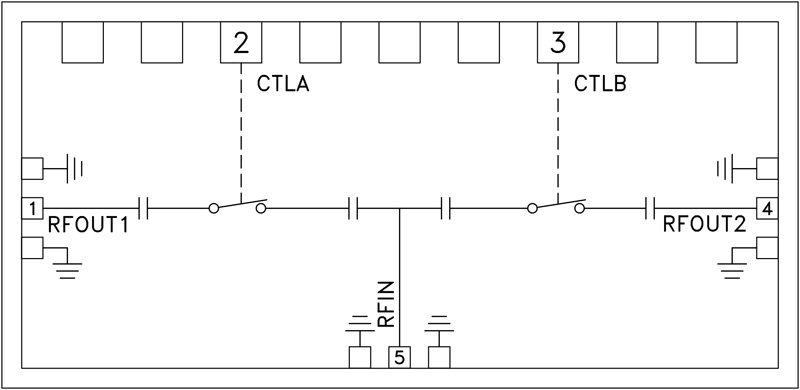

HMC-SDD112は、低挿入損失、高アイソレーションのモノリシックGaAs PINダイオード・ベースの単極双投(SPDT)MMICスイッチです。このオールシャントMMIC SPDTは、オンチップDCブロックと、DCバイアス電圧デカップリング回路が特長です。すべてのボンド・パッドとダイ裏側をTi/Auでメタライズし、PINダイオード・デバイス全体にパッシベーション処理を行っているため、高い信頼性が得られます。
HMC-SDD112 GaAs PIN SPDTは、従来のダイ取り付け法のほか、熱圧着方式やサーモソニック方式のワイヤボンディング法にも対応しており、MCMアプリケーションやハイブリッド・マイクロ回路アプリケーションに最適なデバイスです。ここに示すデータはすべて、チップを50Ω環境に置き、RFプローブを接触させて測定した数値です。
アプリケーション
- FCC Eバンド通信システム
- 短距離/大容量無線
- 自動車用レーダー
- 試験および測定装置
- SATCOM
- センサー
