製品概要

機能と利点

  • パッシブ・ダブル・バランス・トポロジー
  • 高LO-RFアイソレーション:30dB
  • 低変換損失:8dB
  • 広IF帯域幅:DC~5GHz
  • ダイ・サイズ:0.9×1.0×0.1mm

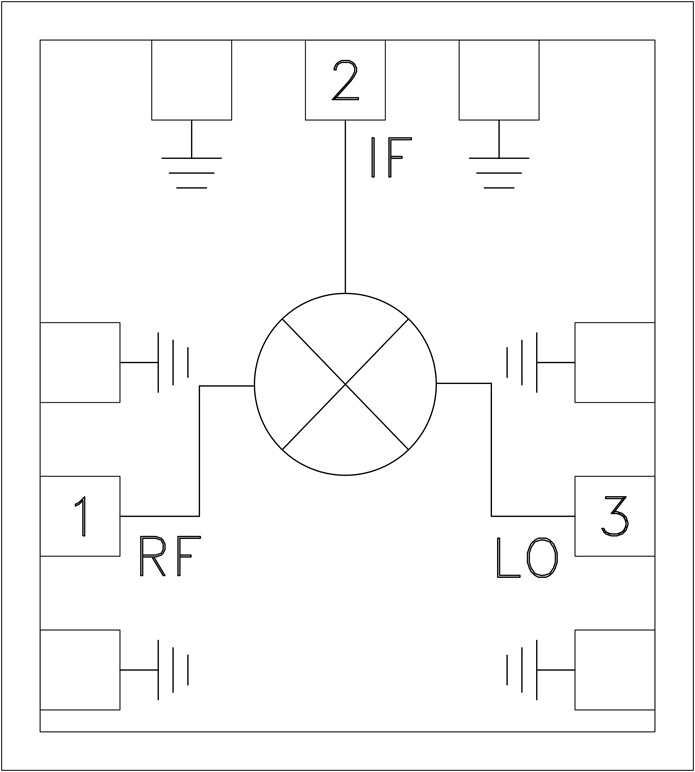

製品概要

HMC-MDB169は、ヘテロ接合バイポーラ・トランジスタ(HBT)ショットキー・ダイオード技術を利用したパッシブ・ダブル・バランスMMICミキサーです。アップコンバータまたはダウンコンバータとして使用することができます。このコンパクトなミキサーは、広いIF帯域幅、低い変換損失、高いLO-RFおよびLO-IFアイソレーションが特長です。すべてのボンド・パッドとダイ裏側をTi/Auでメタライズし、ショットキー・デバイス全体にパッシベーション処理を行っているため、高い信頼性が得られます。

HMC-MDB169ダブル・バランスMMICミキサーは、従来のダイ取り付け法のほか、熱圧着方式やサーモソニック方式のワイヤボンディング法にも対応しており、MCMアプリケーションやハイブリッド・マイクロ回路アプリケーションに最適なデバイスです。このコンパクトなMMICは、ハイブリッド型ダブル・バランス・ミキサー・アセンブリよりはるかに小型で、性能も安定しています。ここに示すデータはすべて、チップを50Ω環境に置き、RFプローブを接触させて測定した数値です。

アプリケーション

  • 短距離/大容量無線
  • ポイントtoマルチポイント機器
  • ミリタリ・レーダー、ECM、EW
  • SATCOM

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
