製品概要

機能と利点

  • 広帯域チューニング周波数: 38.4 GHz ~ 43.2 GHz
  • 高出力電力: +13 dBm
  • 高出力電力: 3.5V pp
  • 低位相ノイズ: 100 kHz オフセットで -98 dBc/Hz
  • 低ジッタ: 37 fs
  • 正の単電源: +5 V/350 mA
  • 動作温度: -55 ℃ ~ +85 ℃
  • 超小型ハーメチック・モジュール
  • フィールド交換可能 2.4 mm コネクタ

製品概要

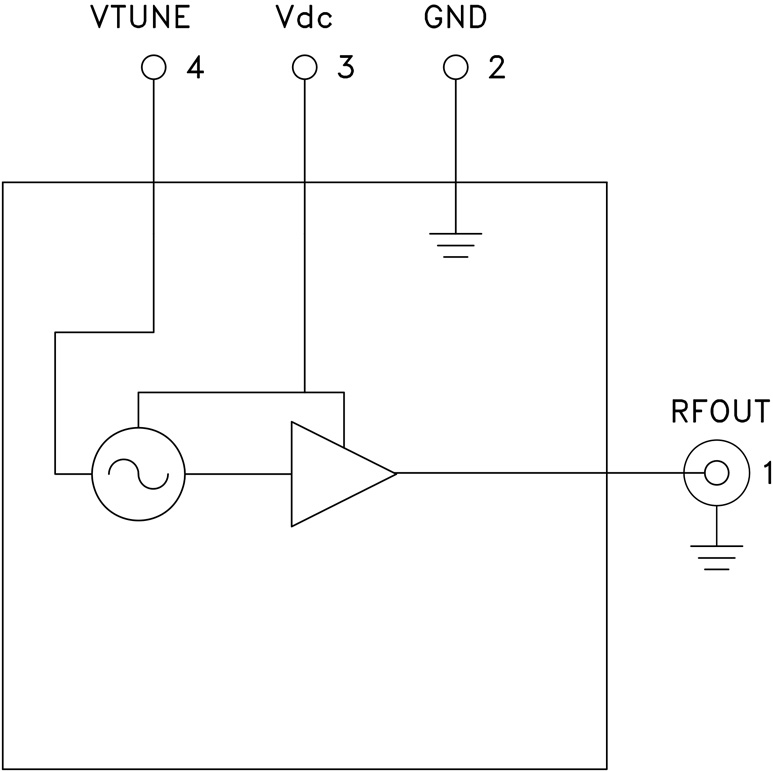

HMC-C073 は、38.4 GHz ~ 43.2 GHz の帯域で動作する高性能 VCO です。内部出力バッファは、+13 dBm の出力電力と優れた周波数プリング性能を提供します。このユニットは、位相ノイズが 100 kHz オフセットで -98 dBc/Hz と優れており、ジッタが 37 fs(計算値)というきわめて小さい値です。Vtune ポートは、+2 V ~ +13 V のアナログ・チューニング電圧に対応しています。この堅牢な VCO は、0.7" x 0.99" x 0.23" の非常に小型のハーメチック・モジュールに収められています。このモジュールは 2.4mm コネクタ付きで供給され、GPO コネクタに取り換えることもできます。

アプリケーション

  • OC-768 光ファイバ・システム
  • 試験装置および計測装置
  • 実験用計測器
  • 工業用/医療用機器
  • ミリ波サブシステム

製品ライフサイクル icon-recommended 最終販売

このファミリーの全製品について製造中止が予定されています。製品の最終購入をご検討の場合は、弊社営業担当、あるいは販売代理店にお問い合わせください。また、「製造中止情報」 をご覧いただき、最終受注期限および最終引き受け納期をご確認ください。
