製品概要

機能と利点

  • 高アイソレーション: 12 GHz まで >42 dB、20 GHz まで >32 dB
  • 低挿入損失: 2 GHz で 2 dB、12 GHz で 2.8 dB
  • 高速スイッチング: 17 ns の立上がり/立下がり時間
  • 無反射設計
  • ハーメチック・シール・モジュール
  • フィールド交換可能 SMA コネクタ
  • 動作温度範囲: -55 ℃ ~ +85 ℃

製品概要

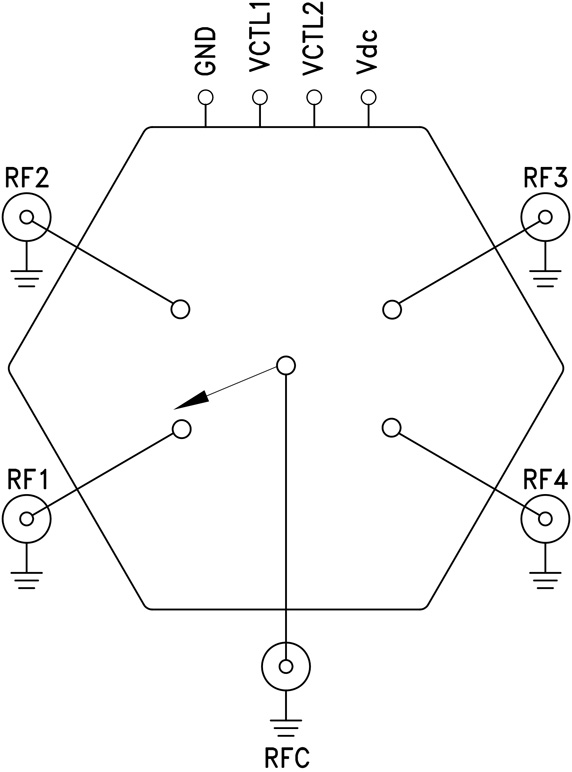

HMC-C071 は、汎用の広帯域高アイソレーション無反射 GaAs pHEMT SP4T スイッチで、フィールド交換可能な SMA コネクタ付きの小型ハーメチック・モジュールに収められています。このスイッチは DC ~ 20 GHz で使うことができ、高アイソレーションと低挿入損失を提供します。スイッチのアイソレーションは、12 GHz までが >42 dB、20 GHz までが >32 dB です。また、HMC-C071 は 12 GHz までの挿入損失が 2.8 dB で、立上がり/立下がり時間が 17ns と非常に高速です。CMOS インターフェースにより、非常に少ない DC 電流で +5 V の単一バイアス電圧に対応します。

アプリケーション

  • 光ファイバおよび広帯域通信
  • マイクロ波無線および VSAT
  • 防衛用無線、レーダーおよび ECM
  • 試験用計測器

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
