HMC-C033

アクティブ 2 逓倍器モジュール、24 GHz ~ 33 GHz の Fout

すべて表示 showmore-icon

warning : 最終販売 tooltip
warning : 最終販売 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

特長
  • 高出力電力: +17 dBm
  • 低入力電力駆動: 0 dBm ~ +6 dBm
  • 100 kHz の SSB 位相ノイズ: -132 dBc/Hz
  • 単電源: +5 V/81 mA
  • ハーメチック・シール・モジュール
  • フィールド交換可能 2.92 mm コネクタ
  • 動作温度範囲: -55 ℃ ~ +85 ℃
製品概要
show more Icon

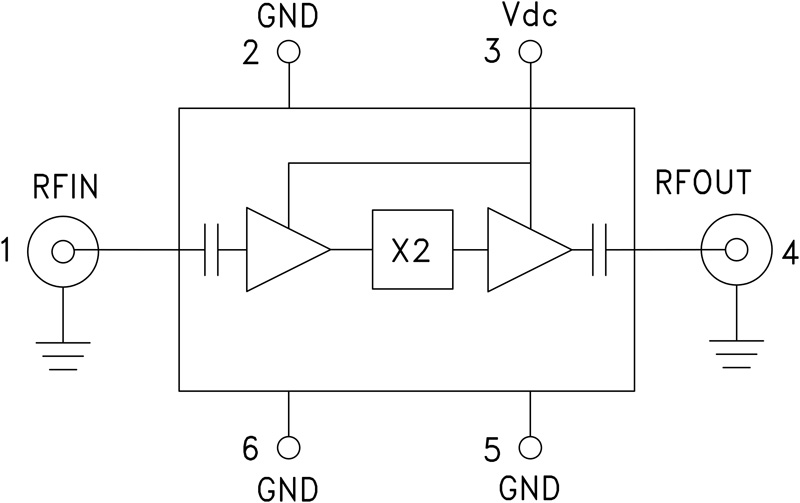

HMC-C033 は、GaAs PHEMT 技術を利用した広帯域のアクティブ周波数 2 逓倍器で、小型ハーメチック・モジュールに収められています。3 dBm 信号での駆動時に、この逓倍器は 24 GHz ~ 33 GHz で +17 dBm(代表値)の出力電力を供給します。Fo アイソレーションと 3Fo アイソレーションは、出力信号レベルを基準にして、それぞれ 20 dBc 以上と 30 dBc 以上です。この周波数逓倍器は DC ブロックされた I/O を備えており、ポイント to ポイントおよび VSAT 無線用の LO 逓倍器チェーンでの使用に最適で、従来の方法に比べて部品数が少なくなります。100 kHz オフセット時の付加 SSB 位相ノイズが -132 dBc/Hz と低いため、良好なシステム・ノイズ性能を維持しやすくします。

アプリケーション
  • クロック生成のアプリケーション: SONET OC-192 および SDH STM-64
  • ポイント to ポイントおよび VSAT 無線
  • ミリタリ EW/レーダー
  • 宇宙
