DSTINIM410

ネットワークマイクロコントローラの評価ボード

すべて表示 showmore-icon

機器をネットワークアウェアにできる、TCP/IP V4/6対応、3.3V低電力、高速75MHzマイクロ評価ボード

製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

特長
  • (DSTINIs400を併用した)検証済みハードウェア設計でMxTNI™ランタイム環境に対応
  • 10/100 Base-T、光ファイバ、およびHomePNAなどのネットワークインタフェースに接続する業界標準MIIインタフェース
  • 3個のハードウェアシリアルポート
  • 1-Wire®ネットワークマスタ内蔵
  • CAN 2.0Bポート
  • タイムスタンプ用リアルタイムクロック
  • アプリケーション保存用の1MBのフラッシュROM
  • データ保存用の1MBのNV SRAM
  • 3.3Vの単一電源動作
  • 完全実装および試験済みの設計
製品概要
show more Icon

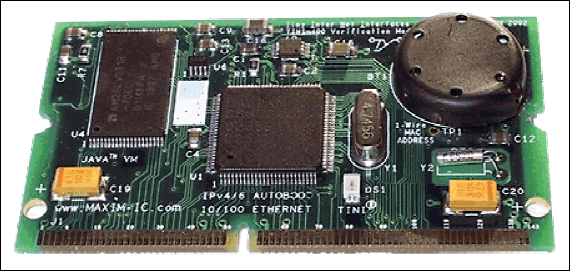

DSTINIm410は、ネットワークマイクロコントローラのDS80C410を評価する完全実装および試験済み回路ボードです。DS80C410のほかに、DSTINIm410は、リアルタイムクロック、1MBのフラッシュ、1MBのスタティックRAM、および各種ネットワークに接続するための外部Ethernet PHY用のサポート回路を搭載しています。この回路ボードは、144ピンSODIMMコネクタへのプラグインモジュールとして設計されています。評価用にDSTINIm410をDSTINIs400のソケットボードに差し込むことができます。この2つのボードによってEthernetネットワークを使ってDS80C410の機能を完全評価することができます。

Complete documentation is available upon completion of a Non-Disclosure Agreement (NDA). To request an NDA, click here.
