DS9108
コンクリート温度モニタ
Viewing:
製品の詳細
- スティックの上部、下部、および中央部の温度を監視するために、3個のDS1921Gをネットワーク接続

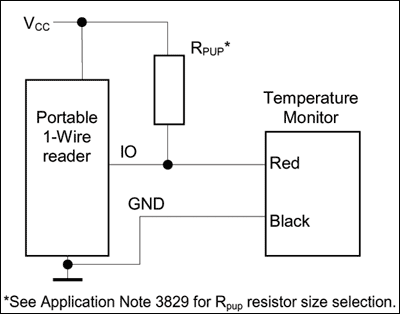

- ½インチ(1.3cm)端を剥いだ色分けされた18本のAWG (1mm Ø)ストランドワイヤを通じて、1-Wireリーダ/ライタに接続
- DS1921G Thermochron iButton (3個を並列接続)と電気的に互換
- 液体の侵入を防止するために密封
- モジュールの位置情報をDS1921Gのメモリに保存
この製品は、3個のDS1921G iButton®を内蔵する密封プラスチックスティックです。iButtonは、IOおよびGND接点にそれぞれスポット溶接された金属板を通じて並列接続されています。このスティックの上端から突き出ている2本のストランドワイヤを通じて、1-Wire®リーダ/ライタが設定とデータ取得用にiButtonと交信することができます。電気的には、この製品はDS1921Gのデータシートによって適切なスケーリング(電流x3、キャパシタンスx3など)で規定されています。モジュールの機械的特性および熱特性は、この文書で規定されています。
アプリケーション
- コンクリート完成度の監視
ドキュメント
これは最新改訂バージョンのデータシートです。
