DS28E16

1-WireセキュアSHA-3認証用IC

すべて表示 showmore-icon

高い暗号強度の認証および高度物理セキュリティで開発投資を保護

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
表示中： 製品の詳細
arrow-icon

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示 (Rev.2)
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 8
1Ku当たりの価格 最低価格：$0.78
特長
  • 堅牢な対策によってセキュリティ攻撃に対する保護を提供
    • 暗号によってすべての保存データを発見から保護
  • 効率的なセキュアハッシュアルゴリズムによってペリフェラルを認証
    • FIPS 202準拠SHA-3アルゴリズムによってチャレンジ&レスポンス認証を実現
    • FIPS 198準拠の鍵付きハッシュメッセージ認証コード(HMAC)
  • 補助機能によって最終アプリケーションへの容易な統合を実現
    • 認証付き読取りを備えた1回のみ設定可能の17ビット、不揮発性デクリメント専用カウンタ
    • シークレット用のセキュアストレージ
    • ユーザーデータ用の256ビットのセキュアEEPROM
    • 固有かつ変更不可の出荷時設定される64ビット識別番号(ROM ID)
    • 高度な1-Wireプロトコルによってインタフェースを単一接点に最小化
    • 常時オーバードライブ通信速度
    • 寄生電源コンデンサ内蔵
    • 動作範囲：1.71V～3.63V、-40℃～+85℃
    • WLP、TDFN-EP、およびSFNパッケージ
    • ESD保護：±8kV HBM (typ)
    • 入力負荷電流：3.5µA (typ)
製品概要
show more Icon

DS28E16セキュア認証用ICは、FIPS202準拠セキュアハッシュアルゴリズム(SHA-3)チャレンジ&レスポンス認証と、セキュアEEPROMを組み合わせています。

このデバイスは、SHA-3エンジン、256ビットのセキュアユーザーEEPROM、デクリメント専用カウンタ、および固有の64ビットROM識別番号(ROM ID)を含む内蔵ブロックから導かれる暗号ツールのコア一式を提供します。固有のROM IDは暗号演算の基本的入力パラメータとして使用され、アプリケーション内で電子的シリアルナンバーとして機能します。このデバイスは、単一接点の1-Wire®バス上で通信します。通信は1-Wireプロトコルに従い、複数デバイスの1-Wireネットワークの場合はROM IDがノードアドレスの役割を果たします。

アプリケーション

  • アクセサリおよび周辺装置のセキュア認証
  • バッテリ認証および充電サイクル追跡
  • 医療器具/アクセサリの認証および較正
Show More Arrow image
file データシートを表示 (Rev.2)
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 8
1Ku当たりの価格 最低価格：$0.78
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

DS28E16

資料

21
overlayclose

Filters

1つが該当

mobileoverlaydownarrow
  • すべて
    TickIcon
  • データシート
  • ユーザ・ガイド
  • 技術記事
  • デザイン・ノート
  • すべて
    TickIcon
  • English
  • 日本語
  • 中国語
resetfilter

絞り込みを解除

データシート

1

PDF Vector

PDF

更新 02/05/2020
English

DS28E16: 1-Wire Secure SHA-3 Authenticator Data Sheet (Rev.2)

PDFファイルを開く

redirect
405.00K
download

PDFをダウンロード

ユーザ・ガイド

1

PDF Vector

URL

更新 09/11/2023
English
DS28E16 Security User Guide redirect icon

技術記事

16

PDF Vector

HTML

更新 11/26/2007
English
Attachment Methods for the Electro-Mechanical 1-Wire Contact Package redirect icon

PDF Vector

HTML

更新 11/26/2007
日本語
電気機械式接点を実現する 1-Wire Contact Packageの取り付け方法 redirect icon

PDF Vector

HTML

更新 05/10/2010
English
Easily Add Memory, Security, Monitoring, and Control to Medical Sensors and Consumables redirect icon

PDF Vector

HTML

更新 11/29/2010
日本語
医療センサーと消耗品にメモリ、セキュリティ、モニタリング、および制御機能を容易に追加 redirect icon

PDF Vector

HTML

更新 04/18/2007
English
Understanding Flip-Chip and Chip-Scale Package Technologies and Their Applications redirect icon

PDF Vector

HTML

更新 03/01/2021
English
Using 1-Wire for Flexible Electro-Mechanical Contact Applications redirect icon

PDF Vector

HTML

更新 06/13/2019
English
Back to Basics: Secure Hash Algorithms redirect icon

PDF Vector

HTML

更新 06/03/2020
English
Cryptography: A Closer Look at the Algorithms redirect icon

PDF Vector

HTML

更新 07/08/2020
English
Cryptography: Is a Hardware or Software Implementation More Effective? redirect icon

PDF Vector

HTML

更新 08/03/2020
English
How Secure Authenticators and Coprocessors Can Simplify Cryptography redirect icon

PDF Vector

HTML

更新 07/20/2020
English
Cryptography: Planning for Threats and Countermeasures redirect icon

PDF Vector

HTML

更新 05/29/2020
English
Cryptography: Fundamentals of the Modern Approach redirect icon

PDF Vector

HTML

更新 06/19/2008
English
Overview of 1-Wire Technology and Its Use redirect icon

PDF Vector

HTML

更新 06/19/2008
日本語
1-Wire技術の概要、その用途 redirect icon

PDF Vector

HTML

更新 04/25/2024
English
Robotic Security Use Cases and Implementation for a Secure Future redirect icon

PDF Vector

HTML

更新 04/25/2024
日本語
ロボットのセキュリティ機能のユース・ケースと実装、セキュアな未来を実現するには？ redirect icon

デザイン・ノート

3

PDF Vector

HTML

更新 02/09/2007
English
Add Control, Memory, Security, and Mixed-Signal Functions with a Single Contact redirect icon

PDF Vector

HTML

更新 03/06/2007
中国語
通过单个触点增加控制、存储器、安全和混合信号功能 redirect icon

PDF Vector

HTML

更新 03/02/2009
日本語
ひとつの接点で制御とメモリ、セキュリティ、ミックスドシグナル機能を追加 redirect icon

この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

技術資料 15
show more Icon

データシート 1

DS28E16: 1-Wire Secure SHA-3 Authenticator Data Sheet (Rev.2)

ユーザ・ガイド 1

DS28E16 Security User Guide

デザイン・ノート 1

ひとつの接点で制御とメモリ、セキュリティ、ミックスドシグナル機能を追加

技術記事 12

電気機械式接点を実現する 1-Wire Contact Packageの取り付け方法
医療センサーと消耗品にメモリ、セキュリティ、モニタリング、および制御機能を容易に追加
1-Wire技術の概要、その用途
ロボットのセキュリティ機能のユース・ケースと実装、セキュアな未来を実現するには？
Understanding Flip-Chip and Chip-Scale Package Technologies and Their Applications
Using 1-Wire for Flexible Electro-Mechanical Contact Applications
Back to Basics: Secure Hash Algorithms
Cryptography: A Closer Look at the Algorithms
Cryptography: Is a Hardware or Software Implementation More Effective?
How Secure Authenticators and Coprocessors Can Simplify Cryptography
Cryptography: Planning for Threats and Countermeasures
Cryptography: Fundamentals of the Modern Approach
アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン／パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
DS28E16G+T Single-Row Flatpack, No Leads external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
DS28E16G+U Single-Row Flatpack, No Leads external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
DS28E16GA+T Single-Row Flatpack, No Leads external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
DS28E16GA+U Single-Row Flatpack, No Leads external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
DS28E16Q+T Thin Dual Flatpack No Leads, Exposed Pad external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
DS28E16Q+U Thin Dual Flatpack No Leads, Exposed Pad external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
DS28E16X+U 6-WLCSP-N/A external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
DS28E16X-S+T 6-WLCSP-N/A external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

1 3, 2022

- 2210

ASSEMBLY

DS28E16X+U

製造中

DS28E16X-S+T

製造中

pdf

pcn_2210

external-icon

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

1 3, 2022

- 2210

arrow down

ASSEMBLY

DS28E16X+U

製造中

DS28E16X-S+T

製造中

pdf

pcn_2210

external-icon

評価用キット 1

reference details image

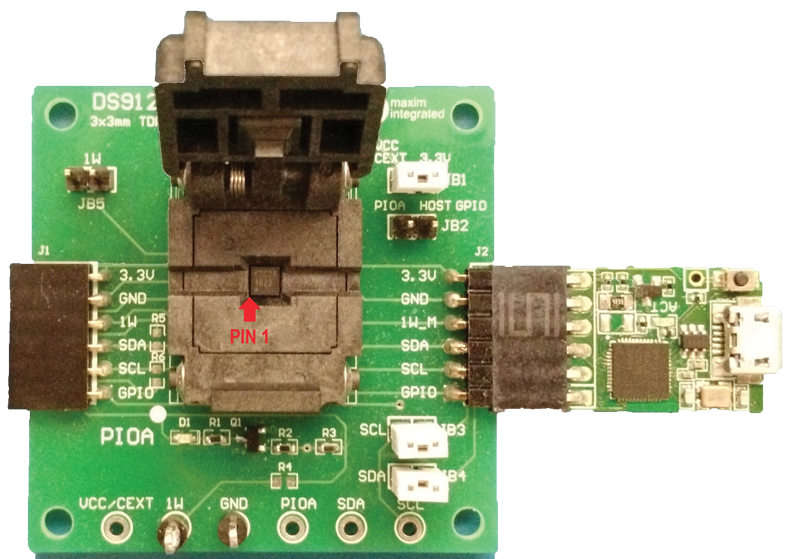

DS28E16EVKIT

DS28E16およびDS2477の評価キット

zoom

DS28E16EVKIT

DS28E16およびDS2477の評価キット

download icon

ダウンロード

 print icon

印刷
DS28E16EVKIT
DS28E16およびDS2477の評価キット

機能と利点

  • DeepCover® SHA-3 1-Wire認証用ICのDS28E16の機能を実証
  • DS28E16に対するファームウェア設計者の理解を深めるために1-Wire/I2C通信をログに記録
  • 1-Wire/I2C USBアダプタによって任意のPC上に仮想COMポートを作成
  • USB仕様v2.0に完全準拠
  • ソフトウェアはWindows 10、Windows 8、およびWindows 7で動作
  • 便利なボード上のテストポイントとTDFNソケット
今すぐ購入 詳細を表示

製品の詳細

DS28E16の評価キット(EVキット)は、DS28E16の機能を実行するために必要なハードウェアおよびソフトウェアを提供します。このEVシステムは、6ピンTDFNパッケージの5つのDS28E16およびDS2477デバイス、2つの評価用TDFNソケットボードのDS9121BQ+、およびUSB-I2C/1-Wire®アダプタのDS9481P-300#で構成されます。評価ソフトウェアは、Windows® 10、Windows 8、およびWindows 7オペレーティングシステムの、64ビットおよび32ビットの両方のバージョンで動作します。このソフトウェアは、DS28E16の機能を実行するための便利なユーザーインタフェースを提供します。

アプリケーション

  • アクセサリおよび周辺装置のセキュア認証
  • バッテリ認証および充電サイクル追跡
  • 医療器具/アクセサリの認証および較正

資料

pdf icon

ZIP

DS28E16EVKIT Gerber File - Design Files Download

291.99K

pdf icon

URL

DS28E16 Security User Guide reference design link

すべて表示 Arrow image

評価用キット1

evaluation kit item images

DS28E16EVKIT

DS28E16およびDS2477の評価キット
