DS28E07

1024ビット、1-Wire EEPROM

すべて表示 showmore-icon

単一接点1-Wireインタフェースで動作する1KbシリアルEEPROM

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 12
1Ku当たりの価格 最低価格:$0.66
機能
  • メモリの分割によってユーザーデータ書込みのさらなる柔軟性を提供
    • 256ビット x 4ページで構成された1024ビットのEEPROMメモリ
    • 各メモリページは永続的に書込み保護またはEPROMエミュレーションモード(書込みで0)にすることが可能
  • 高度な1-Wireプロトコルによってインタフェースをわずか1つのIOに最小化し、必要な端子数の削減と信頼性の向上を実現
    • 出荷時プログラムされる固有の、変更不可能な64ビットID番号
    • スイッチポイントのヒステリシスとフィルタ処理によってノイズがある状態での性能を最適化
    • 1-Wireプロトコルを使用して1つのデジタル信号によって15.4kbpsまたは125kbpsでホストと通信
    • 広い電圧範囲にわたる読み書き:3.0V~5.25V (-40℃~+85℃)
    • IO端子のESD保護:±8kV HBM (typ)
製品概要
show more Icon

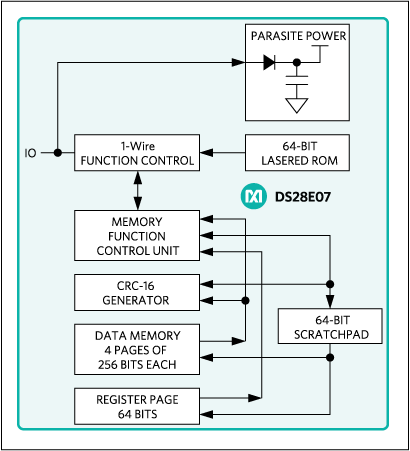

DS28E07は、各256ビットの4メモリページとして構成された1024ビットの1-Wire® EEPROMチップです。データは、8バイトのスクラッチパッドに書き込まれ、確認されてからEEPROMメモリにコピーされます。特別な機能として、4つのユーザーメモリページを個別に書込み保護するか、またはビットを1から0状態にのみ変更可能なEPROMエミュレーションモードにすることができます。各デバイスは、出荷時にチップにプログラムされる保証された固有の64ビットROM識別番号(ROM ID)を備えています。通信は1-Wireプロトコルに従い、複数デバイスの1-Wireネットワークの場合はROM IDがノードアドレスの役割を果たします。

アプリケーション

  • アクセサリ/プリント基板の識別
  • 消耗品のアフターマーケット管理
  • IEEE P1451.4スマートセンサーなどのアナログセンサー較正
  • インクおよびトナープリントカートリッジID
  • 医療用センサキャリブレーションデータストレージ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 12
1Ku当たりの価格 最低価格:$0.66

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
DS28E07+
  • HTML
  • HTML
DS28E07+T
  • HTML
  • HTML
DS28E07G+T
  • HTML
  • HTML
DS28E07G+U
  • HTML
  • HTML
DS28E07GA+T
  • HTML
  • HTML
DS28E07GA+U
  • HTML
  • HTML
DS28E07GB+T
  • HTML
  • HTML
DS28E07GB+U
  • HTML
  • HTML
DS28E07P+
  • HTML
  • HTML
DS28E07P+T
  • HTML
  • HTML
DS28E07Q+T
  • HTML
  • HTML
DS28E07Q+U
  • HTML
  • HTML
