特長
- ECC-P256演算エンジン
- FIPS 186 ECDSA P256署名生成および検証
- ECDH鍵交換によってセッション鍵を確立
- ECDSA認証を備えた設定可能メモリのR/W
- SHA-256演算エンジン
- FIPS 198 HMACによる双方向認証
- ECDHで確立された鍵を使用する設定可能メモリのSHA-256ワンタイムパッド暗号化R/W
- オプションの認証制御を備えた1つのGPIO端子
- オープンドレイン、4mA/0.4V
- オプションのSHA-256またはECDSA認証を備えたオン/オフおよび状態読取り
- セキュアブート用マルチブロックハッシュ後のオン/オフを設定するオプションのECDSA証明書検証
- 読取り機能を備えたNIST SP 800-90B準拠エントロピーソースのTRNG
- チップによって生成されるオプションのECC 動作用プライベート/パブリック(Pr/Pu)鍵ペア
- ワン-タイムプログラマブル(OTP)：6Kb (ユーザーデータ、鍵、および証明書用)
- 固有かつ変更不可の出荷時設定される64ビット識別番号(ROM ID)
- 暗号および鍵操作へのオプションの入力データコンポーネント
- I2C通信、最大1MHz
- 動作範囲：3.3V ±10%、-40℃～+125℃
- 10ピンTDFNパッケージ
- 3mm × 4mm TDFNパッケージ
- 3mm × 3mm、側面濡れ性TDFNパッケージ
- AEC-Q100グレード1
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}

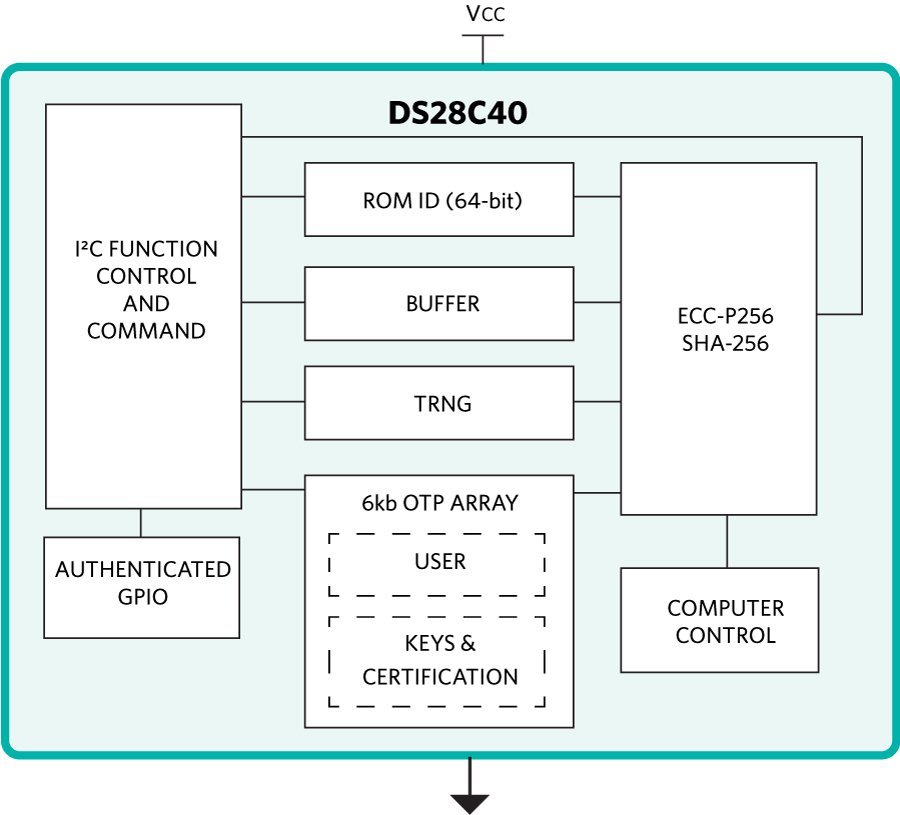

DS28C40は、内蔵の非対称(ECC-P256)および対称(SHA-256)セキュリティ機能から導かれる暗号ツールのコア一式を提供するセキュア認証用ICです。ハードウェアで実装された暗号エンジンによって提供されるセキュリティサービスに加えて、このデバイスはFIPS/NISTの真の乱数発生器(TRNG)、ユーザーデータ、鍵、および証明書用の6kbのワンタイムプログラマブル(OTP)メモリ、設定可能な1つのGPIO、および固有の64ビットROM識別番号(ROM ID)を内蔵しています。
ECCパブリック/プライベート鍵機能はNISTが定義するP-256曲線に基づいて動作し、FIPS 186-4準拠のECDSA署名生成および検証を含んでおり、双方向非対称鍵認証モデル対応します。SHA-256秘密鍵機能はFIPS 180に準拠し、ECDSA動作との組み合わせまたは個別に複数のHMAC機能用のいずれかで柔軟に使用されます。
GPIO端子はコマンド制御下で操作可能で、ECDSAベースの暗号堅牢モードを含む認証および非認証動作に対応する設定自由度を備え、ホストプロセッサのセキュアブートをサポートします。
DeepCover®エンベデッドセキュリティソリューションは、複数層の高度セキュリティによって機密データを秘匿し、可能な限り最もセキュアなキーストレージを提供します。デバイスレベルのセキュリティ攻撃に対する保護のために、アクティブダイシールド、鍵の暗号化ストレージ、およびアルゴリズムによる方法を含む侵襲的および非侵襲的な対策が実装されています。
アプリケーション
- 車載セキュア認証
- 車載部品/ツール/アクセサリのIDおよび較正
- IoTノード暗号保護
- アクセサリおよびペリフェラルのセキュア認証
- ファームウェアおよび/またはシステムパラメータのセキュアブートまたはダウンロード
- ホストコントローラの暗号鍵のセキュアストレージ
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
DS28C40
資料
Filters
1つが該当
-
すべて
-
データシート
-
ユーザ・ガイド
-
デザイン・ノート
-
アプリケーション・ノート
-
すべて
-
English
-
中国語
-
日本語
データシート
1
ユーザ・ガイド
1
URL
デザイン・ノート
3
HTML
HTML
HTML
アプリケーション・ノート
1
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
Thought Leadership Page 1
ビデオ
2
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| DS28C40ATB/VY+ |
10L 3x3x0.75mm TDFN PKG. w/SLP
|
|
|
| DS28C40ATB/VY+T |
10L 3x3x0.75mm TDFN PKG. w/SLP
|
|
|
| DS28C40G/V+T |
10-LFCSP-4X3X0.75
|
|
|
| DS28C40G/V+U |
10-LFCSP-4X3X0.75
|
|
- DS28C40ATB/VY+
- ピン／パッケージ図
-
10L 3x3x0.75mm TDFN PKG. w/SLP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- DS28C40ATB/VY+T
- ピン／パッケージ図
-
10L 3x3x0.75mm TDFN PKG. w/SLP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- DS28C40G/V+T
- ピン／パッケージ図
-
10-LFCSP-4X3X0.75
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- DS28C40G/V+U
- ピン／パッケージ図
-
10-LFCSP-4X3X0.75
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
4 27, 2024
- 2400
ASSEMBLY
DS28C40ATB/VY+
製造中
DS28C40ATB/VY+T
製造中
2 8, 2022
- 2244
DESIGN
DS28C40G/V+T
製造中
DS28C40G/V+U
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
4 27, 2024
- 2400
ASSEMBLY
2 8, 2022
- 2244
DESIGN

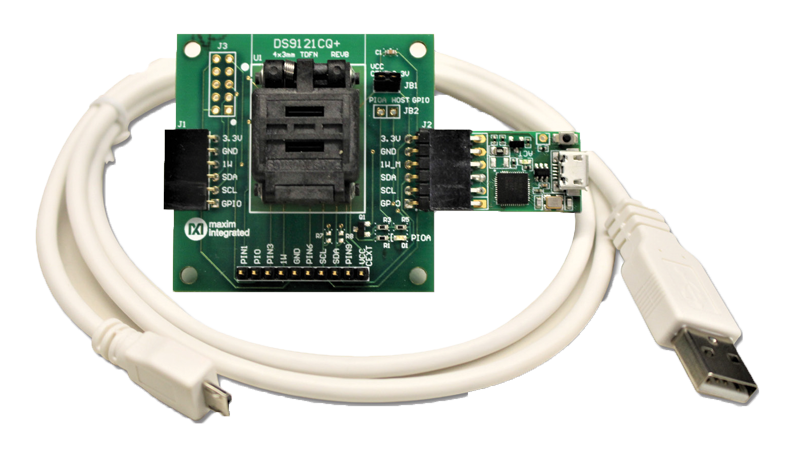

評価用キット 2
DS28C40EVKIT
DS28C40の評価システム
製品の詳細
DS28C40の評価システム(EVシステム)は、DS28C40の機能の実行に必要なハードウェアおよびソフトウェアを提供します。このEVシステムは、10ピンTDFNパッケージに封止された5つのDS28C40デバイス、評価用TDFNソケットボードのDS9121ATB+、およびUSB-I2C/1-Wire®アダプタのDS9481P-300#で構成されます。評価ソフトウェアは、Windows® 10、Windows 8、およびWindows 7オペレーティングシステムの、64ビットと32ビットの両方のバージョンで動作します。このソフトウェアは、DS28C40の機能を実行するための便利なユーザーインタフェースを提供します。
アプリケーション
- 車載セキュア認証
- 車載部品/ツール/アクセサリのIDおよび較正
- IoTノード暗号保護
- アクセサリおよびペリフェラルのセキュア認証
- ファームウェアおよび/またはシステムパラメータのセキュアブートまたはダウンロード
- ホストコントローラの暗号鍵のセキュアストレージ
資料
DS9481P-300
USB-to-1-Wire/I2C Adapter
機能と利点
- Driver Support for Windows 10, Windows 7Operating Systems
- 1-Wire/I2C USB Adapter Creates a Virtual COM Porton Windows, Linux, and Mac Operating Systems
- Emulates the DS2480B Command Set
- 3.3V Read/Write Operation to 1-Wire
- Supports Standard and Overdrive 1-WireCommunication
- Strong Pullup to 3.3V Provides the Additional CurrentRequired for 1-Wire EEPROM, EnvironmentalSensors, and Cryptographic Devices
- 1-Wire Active Pullup Accommodates Long Lines
- 3.3V I2C Operation with SDA and SCL Pullups
- Supports I2C Speeds of 100kHz and 400kHz
- 6-Pin Female Interface
- Fully Compliant with USB Specification v2.0
製品の詳細
