DS28C22

DeepCoverセキュアメモリ、I2C SHA-256および3KbユーザーEEPROM内蔵

すべて表示 showmore-icon

暗号強度の高いSHA-256認証および暗号化で開発投資を保護

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$1.29
特長
  • SHA-256に基づく対称鍵ベースの双方向セキュア認証および暗号化モデル
  • SHA-256 MAC生成のための専用のハードウェア高速化SHAエンジン
  • 256ビット、ユーザー設定可能なシークレット、および入力チャレンジを使用した強力な認証
  • 256ビットx 12ページに分割された3072ビットのユーザーEEPROM
  • 認証/書込み/読取り保護/暗号化、およびOTP/EPROMエミュレーションを含む、ユーザー設定可能で不可逆なEEPROMの保護モード
  • 100kHzおよび400kHzのI2C通信速度をサポート
  • 0.5µA (typ)の省電力スリープモードをサポート
  • 動作範囲:3.3V ±10%、-40℃~+85℃
  • 8ピンTDFNパッケージ
製品概要
show more Icon

DeepCover®エンベデッドセキュリティソリューションは、機密データを複数層の高度物理セキュリティ下に秘匿し、可能な限り最もセキュアなキーストレージを実現します。DeepCoverセキュアメモリ(DS28C22)は、高い暗号強度、双方向性、セキュリティを備えたチャレンジ&レスポンス認証およびスモールメッセージ暗号化機能とFIPS 180で規定されたセキュアハッシュアルゴリズム(SHA-256)に基づく実装を組み合わせています。3Kbのユーザー設定可能なEEPROMアレイはアプリケーションデータの不揮発性ストレージを提供し、その他の保護されたメモリにはSHA-256の動作用の読取り保護されたシークレットおよびユーザーメモリ制御用の設定が保持されます。各デバイスは、出荷時にチップにプログラムされる保証された固有で変更できない64ビットROM識別番号(ROM ID)を備えています。この固有のROM IDは、暗号操作用の基本的な入力パラメータとして使用されるとともに、アプリケーション内での電子的なシリアルナンバーとしても機能します。双方向のセキュリティモデルによって、ホストシステムとスレーブに内蔵されたDS28C22の間での双方向の認証と暗号化が可能です。スレーブからホストへの認証は、接続または内蔵されたDS28C22の正当性をセキュアな形で検証するために、ホストシステムによって使用されます。ホストからスレーブへの認証は、不正なホストによる書換えからDS28C22のユーザーメモリを保護するために使用されます。SHA-256メッセージ認証コード(MAC)はDS28C22によって生成され、ユーザーメモリ内のデータ、チップ内蔵のシークレット、ホストのランダムなチャレンジ、および64ビットROM IDから計算されます。このデバイスは、SHA-256エンジンによって計算された一時的なパッドを使用して、ホストとスレーブ間の暗号化された読取り/書込みも容易にします。未使用時には、DS28C22をスリープモードにして消費電力を最小限に抑えることができます。

アプリケーション

  • ネットワークアタッチドアプライアンスの認証
  • 暗号システム用キー生成およびセキュアエクスチェンジ
  • セキュア機能設定による設定可能なシステム
  • システムの知的所有権保護
Complete documentation is available upon completion of a Non-Disclosure Agreement (NDA). To request an NDA, click here.

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$1.29

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
DS28C22Q+T
  • HTML
  • HTML
DS28C22Q+U
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト
評価用キット

評価用キット 1

DS28C22EVKIT

DS28C22の評価システム

zoom

DS28C22EVKIT

DS28C22の評価システム

DS28C22の評価システム

機能と利点

  • 完全なEVシステム:
    • 5つのDS28C22 IC (TDFN-EPパッケージ)
    • 1つのUSB-I2Cモジュール(DS9400#):PC接続を提供
    • TDFN-EPソケットを備えた1つのEVボード(DS9121Q+)が簡便なチップ評価を提供
  • USB-I2Cモジュール:ProlificのPL-2303HXD USB-UARTチップ内蔵
    • 仮想PC COMポートとしてエミュレート
    • Windows認証ロゴUSBデバイスドライバを提供
    • 標準USBケーブルインタフェース
  • I2Cホストインタフェースが400kHzのI2C通信速度をサポート
  • EVボードは使いやすいオンボードテストポイントを内蔵
  • 評価ソフトウェアは要請に応じて提供

製品の詳細

DS28C22の評価システム(EVシステム)は、DeepCover®セキュア認証用ICのDS28C22の評価と設定に必要なハードウェアおよびソフトウェアを提供します。EVシステムの動作には、使い勝手の良い評価のためのホストPCが必要です。
この評価システムには、USB-I2C PCアダプタのDS9400、TDFN DS28C22用の評価ソケットボードのDS9121Q+、およびTDFNパッケージに封止された5つのDS28C22サンプルデバイスが含まれています。EVソフトウェアは、Windows® 8、Windows 7、Windows Vista®、およびWindows XP®オペレーティングシステムで動作します。ソフトウェアのダウンロードとインストールの詳細な手順、および全般的なEVシステムの操作については、EVシステムのデータシートに記載されています。これは、右のリンクからの請求によって入手可能です。
注:DS9121Q+およびDS9400#サブコンポーネントは、評価システム以外の形では直販されず、これらのコンポーネント専用のデータシートは存在しません。

ツールおよびシミュレーション

ツールおよびシミュレーション 1

リファレンス・デザイン

リファレンス・デザイン 1

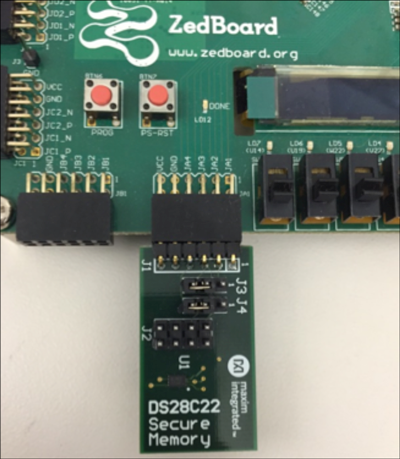

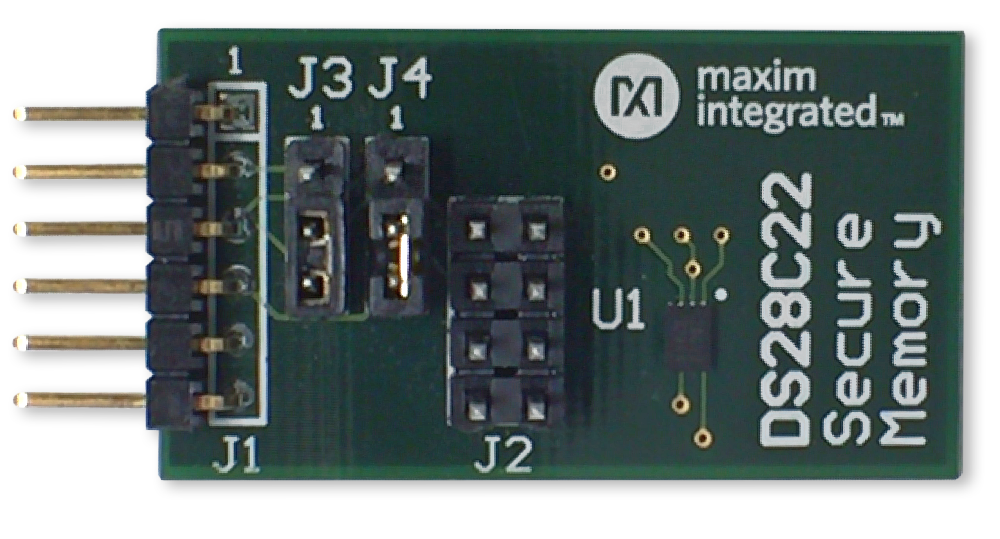

MAXREFDES43 - System Board

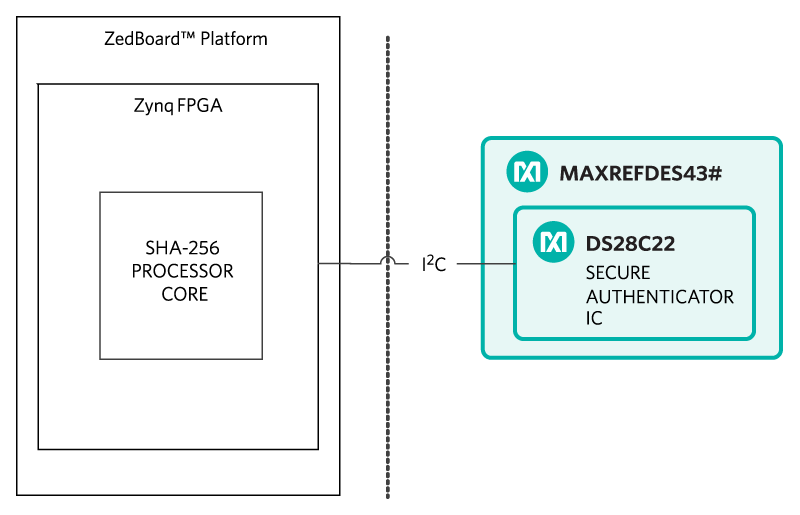

Secure Authentication Design with I2C SHA-256
