DS1856M

デュアル、温度制御抵抗、較正されたモニタおよびパスワード保護内蔵

すべて表示 showmore-icon

業界最高レベルの256バイトのA0メモリ内蔵DS1856のドロップイン

: 新規設計には非推奨 tooltip
: 新規設計には非推奨 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$2.08
特長
  • SFF-8472準拠
  • 13ビットADC
  • 2℃分解能の2つのリニア256ポジション不揮発性温度制御可変抵抗器
  • 3レベルのセキュリティ
  • 監視とID情報へのアクセスは個別のデバイスアドレスで設定可能
  • 2線式シリアルインタフェース
  • TTL/CMOS対応入力とオープンドレイン出力を備えた2つのバッファ
  • 動作電源:3.3Vまたは5V
  • 動作温度範囲:-40℃~+95℃
製品概要
show more Icon

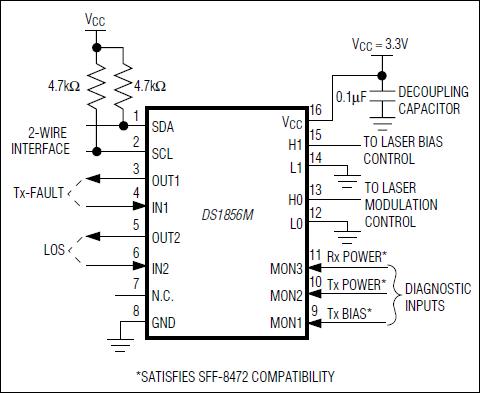

3つのモニタ付きデュアル温度制御、不揮発性(NV)可変抵抗器のDS1856Mは、2つの256ポジションリニア可変抵抗器、3つのアナログモニタ入力(MON1、MON2、MON3)、および1つのダイレクト-デジタル温度センサーで構成されています。このデバイスは、最小限の回路構成を使用して制御アプリケーションにおけるバイアス電圧および電流の設定と温度補償を行うための理想的な方法を提供します。可変抵抗器の設定は、EEPROMメモリに格納され、2線式シリアルバスからアクセスすることができます。

DS1856Mは、128バイトのEEPROMメモリをA2hスレーブアドレス、テーブル00/01に内蔵しています。また、DS1856Mは3レベルのパスワード保護を備えています。DS1856-01は、256バイトのA0h EEPROMメモリを内蔵しています。DS1856B-M50+およびDS1856E-M50+は、それぞれDS1856B-050+およびDS1866E-050+のドロップイン置換品です。強化点には、256バイトのEEPROM (A0h)、選択可能なMON2、MON3リファレンス、および13ビットADCが含まれます。これらは、デフォルトでDS1856B-050+/DS1856E-050+と下位互換性があります。

アプリケーション

  • 診断用モニタ
  • 計測および産業用制御
  • 光トランシーバ
  • 光トランスポンダ
  • RFパワーアンプ
