製品概要

機能と利点

  • 自動うるう年補正機能付き、BCDコードの世紀、年、月、日、曜日、時間、分、秒:2100年まで有効
  • プログラマブルウォッチドッグタイマとRTCアラーム
  • 世紀レジスタ、Y2K対応RTC
  • +3.3V (W)または+5V (Y)動作
  • 高精度パワーオンリセット
  • 電源制御回路が、日/曜日/時刻アラームやキークロージャ/モデム検出信号からシステムパワーオンをサポート
  • 256バイトのバッテリバックアップSRAM
  • 補助バッテリ入力
  • ±1分/月以上の高精度DS1511 (+25℃)
  • 曜日/日付アラームレジスタ
  • 水晶選択ビットにより、RTCは6pFまたは12.6pFの水晶で動作可能(DS1501)
  • バッテリ電圧レベルインジケータフラグ
  • チップ(DS1501)、またはバッテリおよび水晶組込型のスタンドアロンカプセル入りDIPモジュール(DS1511)で入手可能

製品概要

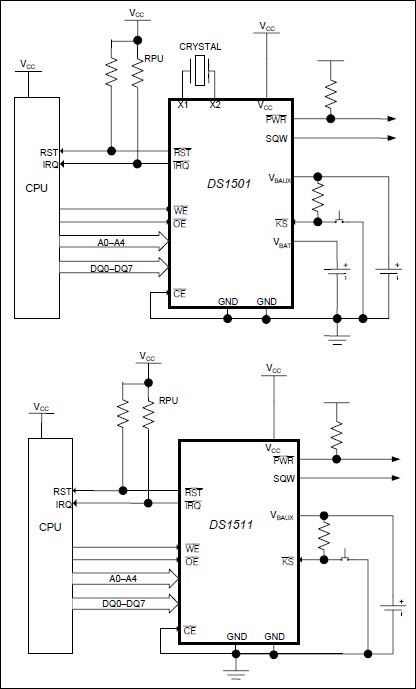

DS1501/DS1511は、RTCアラーム、ウォッチドッグタイマ、パワーオンリセット、バッテリモニタ、256バイトNV SRAM、および32.768kHz出力を備えたフル機能の2000年問題対応リアルタイムクロック/カレンダ(RTC)です。ユーザによる、DS1501/DS1511内部全レジスタへのアクセスは、フルデータシートの「Figure 8 (図8)」に示すバイト幅インタフェースで行います。RTCレジスタには、24時間バイナリコードの10進(BCD)形式の世紀、年、月、日、曜日、時間、分、秒の各データが含まれています。日付とうるう年の補正は自動です。

アプリケーション

  • バッテリバックアップのシステム
  • 民生用エレクトロニクス
  • オフィス機器
  • 遠隔システム
  • テレコム交換機
