DS1337
I²Cシリアルリアルタイムクロック
業界最小、2つの時刻アラーム付き、I²C RTC
- 製品モデル
- 7
- 1Ku当たりの価格
- 最低価格：$1.79
Viewing:
製品情報
- 全計時機能を完全に管理
- リアルタイムクロック(RTC)が秒、分、時、曜日、日、月、および年をカウントし、2100年までのうるう年を補正
- 2つの時刻アラーム
- 設定可能な方形波出力(起動時32kHzにデフォルト設定)
- 発振器停止フラグ
- 大部分のマイクロコントローラと接続可能
- I2Cシリアルインタフェース
- 水晶内蔵の表面実装型パッケージ(DC1337C)は追加スペースが不要で設計を簡素化
- 工業用温度範囲によって広範なアプリケーションでの動作に対応：-40℃～+85℃

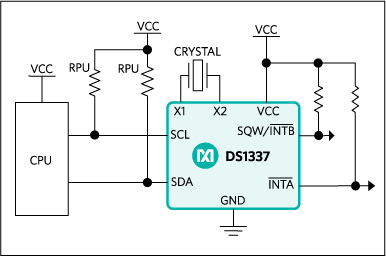

シリアルリアルタイムクロックのDS1337は、2種類のプログラマブル時刻アラームとプログラマブル方形波出力を備えた低電力クロック/カレンダです。アドレスとデータは、I²Cバスにより逐次転送されます。クロック/カレンダは、秒、分、時間、曜日、日、月、年の各情報を提供します。月の最後の日付は、うるう年の修正を含めて、31日より少ない月について自動的に調整されます。クロックは、24時間形式もしくはAM/PM表示付きの12時間形式のいずれかで動作します。
このデバイスは、VCCが1.8V～5.5Vでありながら、シリアルインタフェースを通じて完全にアクセス可能です。I²C動作は1.8V以下で保証されません。計時動作は1.3Vと低いVCCで維持されます。
アプリケーション
- 民生用エレクトロニクス(セットトップボックス、VTR/デジタル録音)
- ハンドヘルド機器(GPS、POS端末、MP3プレーヤー)
- 医療用(血糖値メータ、薬ディスペンサ)
- オフィス機器(ファックス/プリンタ、コピー機)
- その他(ユーティリティメータ、自動販売機、サーモスタット、モデム)
- テレコム(ルータ、交換機、サーバ)
ドキュメント
データシート 2
信頼性データ 1
デザイン・ノート 6
技術記事 4
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| DS1337+ | Plastic Dual-In-Line, Narrow (0.3in) | ||
| DS1337C# | 16-SOIC_W-300_MIL | ||
| DS1337C#T&R | 16-SOIC_W-300_MIL | ||
| DS1337S+ | Small-Outline IC, Narrow (0.15in) | ||
| DS1337S+T&R | Small-Outline IC, Narrow (0.15in) | ||
| DS1337U+ | Micro-MAX, Thin Shrink Small-Outline | ||
| DS1337U+T&R | Micro-MAX, Thin Shrink Small-Outline |
これは最新改訂バージョンのデータシートです。
