MIKROE-948, Click Board, RTC 2 Click3/17/2023
製品概要
機能と利点
- 全計時機能を完全に管理
- リアルタイムクロックは秒、分、時間、日、月、曜日、および年をカウント(2100年までうるう年を補正)
- 56バイト、バッテリバックアップ、汎用RAMは書込み回数が無制限
- 設定可能な方形波出力信号
- 簡素なシリアルポートによってほとんどのマイクロコントローラと接続可能
- I2Cシリアルインタフェース
- 低電力動作によってバッテリバックアップ動作時間を延長
- 消費電流：500nA以下(バッテリバックアップモード時、発振器は動作状態)
- 自動パワーフェイル検出および切換え回路
- 8ピンDIPおよび8ピンSOによって必要なスペースを最小化
- オプションの工業用温度範囲によって広範なアプリケーションでの動作に対応：-40℃～+85℃
- UL (Underwriters Laboratories®)認定
製品概要

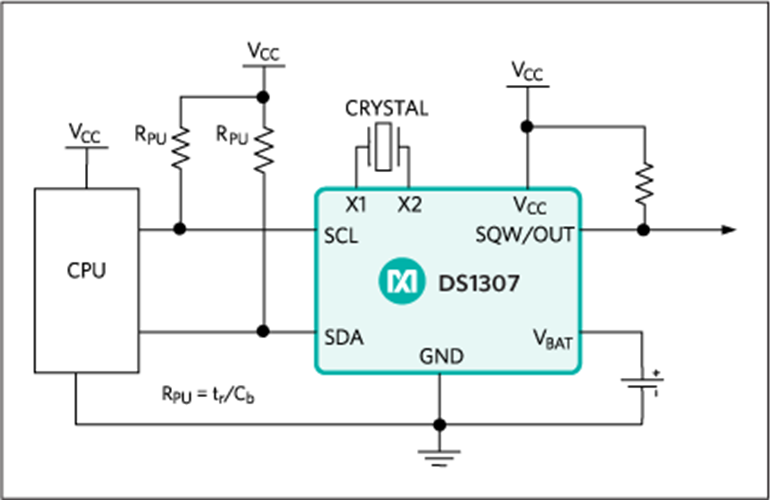

シリアルリアルタイムクロック(RTC)のDS1307は低電力、56バイトNV SRAM内蔵の完全なバイナリコードの10進(BCD)クロック/カレンダです。アドレスおよびデータはI2C、双方向バスによりシリアル転送されます。クロック/カレンダは、秒、分、時間、曜日、日、月、年の各情報を提供します。月の最後の日付は、うるう年の修正を含めて、31日より少ない月について自動的に調整されます。クロックは、24時間形式もしくはAM/PM表示付き12時間形式のいずれかで動作します。DS1307は、電源障害を検出して自動的にバックアップ電源に切り換える電源検出回路を内蔵しています。デバイスがバックアップ電源によって動作する際にもタイムキーピング動作は維持されます。
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
-
DS1307 Reliability Data1/12/2023
-
Oscillator Design Considerations for Low-Current Applications1/26/2011
-
Using a DS1307 with a PIC Microcontroller9/29/2006
-
Selecting a Backup Source for Real-Time Clocks5/26/2006
-
Design Considerations for Analog Devices Real-Time Clocks2/15/2002
-
Using the DS32kHz with Maxim Real-Time Clocks2/15/2002
-
Crystal Considerations with Maxim Real-Time Clocks (RTCs)3/29/2001
-
The What, Why, When, Where and How of Real-Time Clocks (RTCs)1/22/2019
-
Tips for Writing Bulletproof Real-Time Clock Control Code3/28/2014
-
リチウムコインセルバッテリ：アプリケーション寿命の予測11/26/2012
-
State Machine Logic in Binary-Coded Decimal (BCD)-Formatted Real-Time Clocks9/17/2012
-
Interfacing the DS1307 with an 8051-Compatible Microcontroller3/29/2001
おすすめ製品
DS1307 コンパニオン製品
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| DS1307+ | 材料宣誓書（MD） | 信頼性データ | Plastic Dual-In-Line, Narrow (0.3in) | |
| DS1307N+ | 材料宣誓書（MD） | 信頼性データ | Plastic Dual-In-Line, Narrow (0.3in) | |
| DS1307Z+ | 材料宣誓書（MD） | 信頼性データ | Small-Outline IC, Narrow (0.15in) | |
| DS1307Z+T&R | 材料宣誓書（MD） | 信頼性データ | Small-Outline IC, Narrow (0.15in) | |
| DS1307ZN+ | 材料宣誓書（MD） | 信頼性データ | Small-Outline IC, Narrow (0.15in) | |
| DS1307ZN+T&R | 材料宣誓書（MD） | 信頼性データ | Small-Outline IC, Narrow (0.15in) | |
| ウェハ・ファブリケーション・データ | DS1307 Reliability Data |
