2648: 256k不揮発性SRAM Data Sheet (Rev. 4)1/1/1900PDF216K
製品概要
機能と利点
- 外部電源なしで最低10年間データを保持
- 停電中は、データを自動的に保護
- 32k x 8揮発性スタティックRAM、EEPROM、またはフラッシュメモリに置換え可能
- 無制限の書込みサイクル
- 低電力CMOS
- 70nsの読取り/書込みアクセス時間
- 電源が初期投入まで、リチウム電池を電気的に切断
- 最大±10% VCCの動作範囲(DS1230Y)
- オプションとして、±5% VCCの動作範囲(DS1230AB)
- オプションとして、-40℃～+85℃の工業用温度範囲(INDと指定)

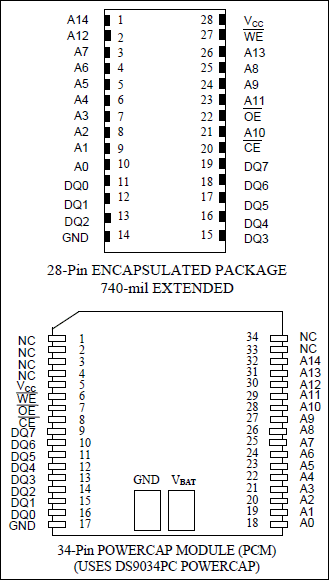

- JEDEC規格準拠28ピンDIPパッケージ
- PowerCapモジュール(PCM)パッケージ
- 直接表面実装可能なモジュール
- 交換可能なスナップ式PowerCapによりリチウムバックアップ電池を実装
- すべての不揮発性SRAM製品を考慮し標準化したピン配列
- 一般のスクリュードライバでPowerCapの取外しは容易
製品概要
256k不揮発性(NV) SRAMのDS1230は、262,144ビット(32,768ワード x 8ビット構成)の完全スタティック不揮発性SRAMです。各NV SRAMは、リチウム電池と制御回路を内蔵し、これらによってVCCの許容範囲からの外れを常に監視しています。VCCが許容範囲から外れると、リチウム電池が自動的にオンになり、書込み保護が無条件に有効になってデータ破壊を防止します。DIPパッケージのDS1230デバイスは、通常のバイト長の28ピンDIP規格に適合した既存の32k x 8スタティックRAMと置換使用できます。また、このDIPデバイスは、ピン配列が28256 EEPROMと同一なので、性能を向上させる際にそのまま置換使用できます。薄型モジュールパッケージで提供されるDS1230は、そのまま表面実装することができます。実行可能な書込みサイクル数に制限はなく、マイクロプロセッサとのインタフェースに対し回路を追加する必要がありません。
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
-
DS1230Y Reliability Data1/12/2023PDF76K
-
マキシム製品におけるリチウムバッテリ3/14/2011
-
Substitution Rules for Nonvolatile Memory Components1/12/2011
-
Low-Temperature Data Retention in Nonvolatile SRAM9/11/2008
-
Timing Considerations When Using NVSRAM3/20/2006
-
NV SRAM Frequently Asked Questions5/14/2002
