DS1081L

LCDパネル用スペクトラム拡散クロック変調器

大型LCDパネルのEMIを低減する、低ジッタ、スペクトラム拡散クロック変調器

Viewing:

製品情報

中心スペクトラム拡散ディザリングで20MHz～134MHzのクロックを変調
選択可能なスペクトラム拡散変調振幅：
- ±0.5%
- ±1.0%
- ±1.5%
- ±2.0%
小さいサイクル間ジッタ：75ps
スペクトラム拡散ディセーブルモード
Alliance/PulseCore SemiconductorのP2040シリーズデバイスとピンコンパチブル
クロック出力のディセーブル
低消費電力
単一電圧源：3.3V
温度範囲：-40℃～+125℃
小型8ピンTSSOPパッケージ

DS1081Lは、高クロック周波数ベースのデジタル電子機器におけるEMIを低減するスペクトラム拡散クロック変調器ICです。

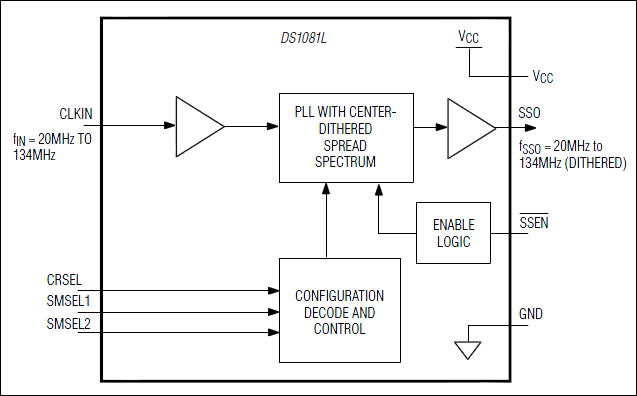

内蔵の位相ロックループ(PLL)によって、DS1081Lは20MHz～134MHzの範囲の入力クロック信号を受信し、スペクトラム拡散変調出力クロック信号を送出します。PLLは端子選択可能な振幅およびディザレートで入力周波数を中心とした出力クロックの変調またはディザリングを行い、直接EMI制御および最適化が可能です。また、イネーブル端子によって、ディザリングをイネーブルまたはディセーブルすることもでき、EMI試験中のシステム性能の比較が容易になります。さらに、同じ入力端子を使って、DS1081Lの出力を3ステートにすることもできます。

また、システムクロックをディザリングすることによって、この信号から生成されるタイミング信号、アドレス、およびデータがすべてディザリングされるため、基本周波数および高調波周波数で測定されるEMIが激減します。これは、クロックの立上り/立下り時間を変更せずに、また機械的シールドに関わるスペース、重量、設計時間、およびコストを追加することなく実現します。

DS1081Lは8ピンTSSOPパッケージで提供され、-40℃～+125℃の自動車用温度の全範囲で動作します。
