DG441-DG442: Improved, Quad, SPST Analog Switches Data Sheet (Rev. 5)7/22/2009PDF126K
製品概要
機能と利点
新しい特長
従来からの特長
- 業界標準DG441/DG442のプラグインアップグレード
- チャネル間のrDS(ON)整合の改善：(4Ω max)
- 全信号範囲でのrFLAT(ON)の保証：(9Ω max)
- チャージインジェクションの改善：(10pC max)
- 全温度範囲でのオフリーク電流の改善：(< 5nA +85℃)
- ESD耐性：(2000V min) 3015.7法
従来からの特長
- 低いrDS(ON)：(85Ω max)
- 単一電源動作：(+10V～+30V)
- バイポーラ電源動作：±4.5V～±20V
- 低消費電力：(1.65mW max)
- レイルトゥレイル信号処理
- TTL/CMOSロジックコンパチブル
製品概要
マキシムの再設計されたアナログスイッチDG441/DG442は、スイッチ間のオン抵抗整合(4Ω max)および全信号範囲でのオン抵抗平坦性(9Ω max)の保証を特長とします。これらの低オン抵抗スイッチはいずれの方向でも優れた動作を行います。これらの製品は、低チャージインジェクション(10pC max)、低消費電力(1.65mW)、および最低2000V (3015.7法)のESD耐性を保証します。新設計によって全温度範囲でオフリーク電流はこれまでよりも低くなっています(+85℃で5nA以下)。

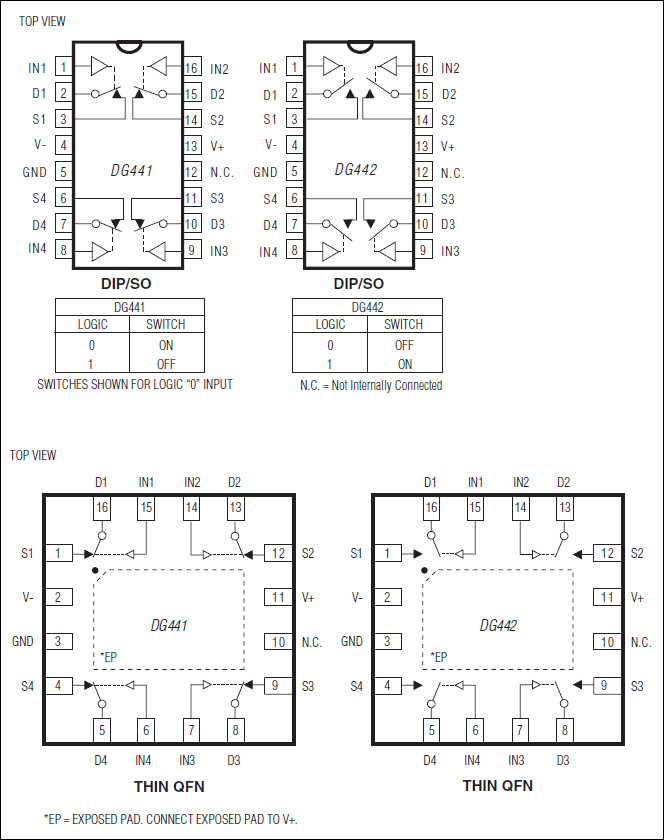

DG441/DG442は、クワッド、単極/単投(SPST)アナログスイッチです。DG441は4つのノーマリクローズスイッチを、DG442は4つのノーマリオープンスイッチを備えています。切替時間はtONで250ns以下、tOFFで170ns以下です。これらの製品は+10V～+30Vの単一電源、または±4.5V～±20Vのバイポーラ電源で動作します。マキシムの改良型DG441/DG442は44Vシリコンゲートプロセスで製造されます。
アプリケーション
- オーディオ信号ルーティング
- バッテリ駆動アプリケーション
- 通信システム
- ファックス機
- ガイダンスおよび制御システム
- ヘッドアップディスプレイ
- 軍事用無線
- モデム
- PBX、PABX
- サンプル/ホールド回路
- 試験装置
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
