製品概要

機能と利点

新しい特長

  • 工業標準DG417/DG418/DG419用プラグインアップグレード
  • チャネル間のRDS(ON)マッチングの改善:(3Ωmax DG419のみ)
  • 全信号範囲でのRFLAT(ON)保証(4Ω max)
  • チャージインジェクションの改善:(10pC max)
  • 全温度範囲にわたるオフリーク電流の改善:(5nA max +85℃)
  • ESD耐圧:(2000V min 3015.7法)

従来からの特長

  • 低RDS(ON):35Ω max
  • 単一電源動作:+10V~+30V
  • バイポーラ電源動作:±4.5V~±20V
  • 低消費電力:35µW (max)
  • レイルトゥレイルの信号入力
  • TTL/CMOSロジックコンパチブル

製品概要

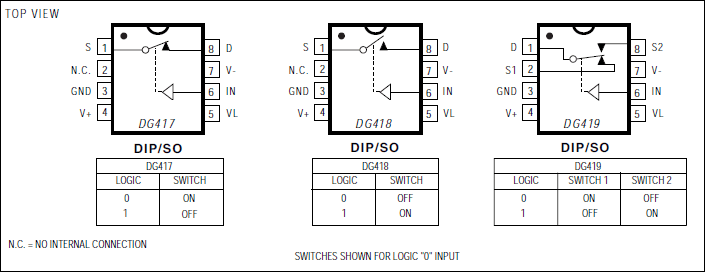

再設計されたマキシムのDG417/DG418/DG419は、スイッチ間のオン抵抗マッチング(3Ω max)および全信号範囲でのオン抵抗の平坦性(4Ω max)を保証する高精度CMOSモノリシックアナログスイッチです。これらのスイッチは、いずれの方向でも優れた動作を示し、低チャージインジェクション、低消費電力、および最低2000V (3015.7.法)のESD耐圧を保証します。また、新設計により、オフリーク電流が、全温度範囲にわたってこれまでよりも低く抑えられています(+85℃で5nA以下)。

DG417/DG418は、ともに単極/単投(SPST)スイッチで、DG417はノーマリクローズ、DG418はノーマリオープンです。DG419は、ノーマリクローズスイッチおよびノーマリオープンスイッチを1個ずつ備えた単極/双投(SPDT)スイッチです。スイッチング時間は、tONで最大175ns、tOFFで最大145nsです。これらの製品は、+10V~+30Vの単一電源、または±4.5V~±20Vのバイポーラ電源で動作します。改良型DG417/DG418/DG419は、44Vシリコンゲートプロセスで製造されています。

アプリケーション

  • オーディオ信号ルーティング
  • バッテリ駆動アプリケーション
  • 通信システム
  • ファックス機
  • ガイダンスおよび制御システム
  • 軍事用無線
  • モデム
  • PBX、PABX
  • サンプル/ホールド回路
  • 試験装置
