ADXL337

加速度センサIC、3軸、±3g、小型、低消費電力

すべて表示 showmore-icon

: 新規設計には非推奨 tooltip
: 新規設計には非推奨 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

特長
  • 3軸センシング
  • 小型、薄型パッケージ(3 mm×3 mm×1.45 mm、LFCSP)
  • 低消費電力: 300μA(typ)
  • 単電源動作:1.8V~3.6V
  • 10,000gのショック耐性
  • 優れた温度安定性
  • 各軸1つのコンデンサーで帯域幅の設定が可能
  • RoHS/WEEEリード・フリー準拠


製品概要
show more Icon
ADXL337は小型、薄型、低消費電力、信号処理された電圧出力の、全機能内蔵の3軸加速度センサです。この製品は、最小フルスケール範囲は±3gで、加速度を計測します。この製品は、傾きアプリケーションのような重力の静的加速度を計測することができると同時に、動き、衝撃あるいは振動のような動的加速度も計測できます。

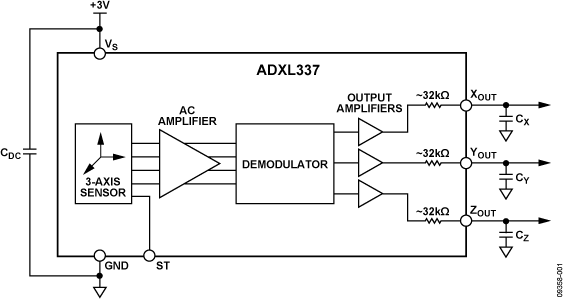

ユーザーは、XOUT、YOUT、ZOUTピンにCX、CY、CZにコンデンサーを用いて、加速度の帯域幅を設定することができます。帯域幅は、X軸とY軸に関しては5Hz~1600Hz、Z軸に関しては0.5Hz~550Hzの範囲で、アプリケーションに応じて選択可能となっています。

ADXL337は、小型、薄型の3mm×3mm×1.45mm、16ピン、プラスチィック・リードフレーム・チップ・スケール・パッケージ(LFCSP_LQ)を採用しています。


アプリケーション
コスト重要、低消費電力を必要とする、モーション、傾き検出のアプリケーション
  • モバイル機器
  • ゲーム・システム
  • ディスク・ドライブ保護
  • 画像安定化(手ぶれ防止)
  • スポーツおよび健康機器

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

評価用キット 1

reference details image

EVAL-ADXL337

ADXL337 Breakout Board

zoom

EVAL-ADXL337

ADXL337 Breakout Board

製品の詳細

The EVAL-ADXL337Z is a simple breakout board that allows quick evaluation of the performance of the ADXL337 accelerometer. The ADXL337 is a 3-axis, +/-5g analog-output accelerometer in a 3 mm x 3 mm x 1 mm package. The small size (1" x 1") of the breakout board makes it easy to mount the accelerometer to an existing system without the need for additional hardware and with minimal effect on performance of the system and of the accelerometer.

This page contains all the information related to the EVAL-ADXL337Z including documentation, pricing, and ordering information.
