ADXL325
製造中加速度センサー、3軸、フルスケール±5g
- 製品モデル
- 3
- 1Ku当たりの価格
- 最低価格:$2.80
Viewing:
製品の詳細
- 3軸センシング
- 小型、薄型パッケージ:4mm×4mm×1.45mm、LFCSP
- 低消費電力:350µA(typ)
- 単電源動作:1.8V~3.6V
- 10,000gのショック耐性
- 優れた温度安定性
- 各軸の帯域幅は1つのコンデンサで設定が可能
- RoHS/WEEEリード・フリー準拠
ADXL325は小型、低消費電力、全機能内蔵の3軸加速度センサーで、信号処理された電圧出力のICです。この製品は、最小フルスケール・レンジが±5gで加速度を計測します。この製品は、傾きアプリケーションのような重力の静的加速度を計測することができると同時に、動き、衝撃あるいは振動のような動的加速度も計測できます。
ユーザーは、XOUT、YOUT、ZOUTピンにCX、CY、CZにコンデンサを用いて、加速度の帯域幅を設定することができます。帯域幅は、X軸とY軸に関しては0.5Hz~1600Hz、Z軸に関しては0.5Hz~550Hzの範囲で、アプリケーションに応じて選択可能となっています。
ADXL325は、小型、薄型の4mm×4mm×1.45mm、16ピン、プラスチィック・リードフレーム・チップ・スケール・パッケージ(LFCSP_LQ)を採用しています。
ドキュメント
データシート 2
アプリケーション・ノート 3

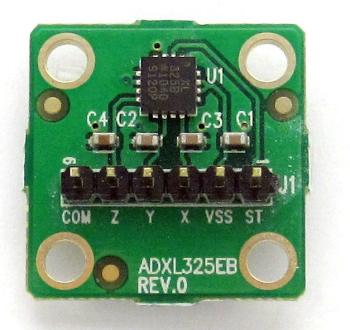

評価用設計ファイル 1
よく聞かれる質問 1
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
ADXL325BCPZ | 16-Lead LFCSP (4mm x 4mm) | ||
ADXL325BCPZ-RL | 16-Lead LFCSP (4mm x 4mm) | ||
ADXL325BCPZ-RL7 | 16-Lead LFCSP (4mm x 4mm) |
製品モデル | 製品ライフサイクル | PCN |
---|---|---|
該当なし | ||
9 26, 2022 - 22_0221 Qualification of Alternate Fab Site for MEMS Products |
||
ADXL325BCPZ | 製造中 | |
ADXL325BCPZ-RL | 製造中 | |
ADXL325BCPZ-RL7 | 製造中 | |
10 17, 2013 - 13_0021 Qualification of Second Source Supplier for Seal Glass on Capped iMEMS Devices |
||
ADXL325BCPZ | 製造中 | |
ADXL325BCPZ-RL | 製造中 | |
ADXL325BCPZ-RL7 | 製造中 | |
4 20, 2010 - 09_0249 Addition of Advanced Semiconductor Engineering (ASE) Korea as an alternate source and transfer to ASE for the LFCSP package |
||
ADXL325BCPZ | 製造中 | |
ADXL325BCPZ-RL | 製造中 | |
ADXL325BCPZ-RL7 | 製造中 |
