製品概要

機能と利点

  • 測定範囲±16 g(min)の3軸検出
  • 小型、薄型パッケージ
    • 12ピン4 mm × 4 mm × 1.45 mmのLFCSPパッケージを採用
  • 低静止電源電流:350 μs(typ)
  • 単電源動作:1.8 V ~ 3.6 V
  • 10,000 gのショック耐性
  • 優れた温度安定性
  • 1軸あたり1個のコンデンサで帯域幅(BW)調整可能
  • RoHS/WEEEリード・フリー準拠
  • 動作温度範囲:−40°C ~ +105℃
  • 車載アプリケーション用に認定済み

製品概要

ADXL316は小型、薄型、低消費電力の全機能内蔵型の3軸加速度センサーで、信号処理された電圧出力を出力し、すべての機能がモノリシックICに組み込まれています。この製品は、±16 g(min)の範囲で加速度を計測します。この製品は、傾き検出アプリケーションの引力のような静的加速度だけではなく、動きやショック、振動からの動的加速度も測定します。

ユーザーは、XOUT、YOUT、ZOUTピンにコンデンサCX、CY、CZを用いて、加速度の帯域幅を選ぶことができます。帯域幅は、X軸とY軸に関しては0.5 Hz ~ 1600 Hz、Z軸に関しては0.5 Hz ~ 550 Hzの範囲で、アプリケーションに応じて選択可能となっています。

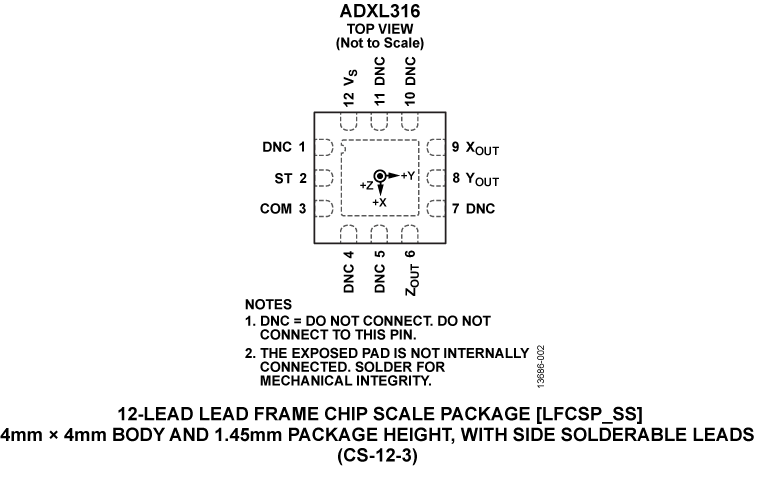

ADXL316は、小型、薄型の4 mm × 4 mm × 1.45 mm、12ピン、プラスチィック・リードフレーム・チップ・スケール・パッケージ(LFCSP)を採用しています。

アプリケーション

  • 低価格、低消費電力の動き/傾斜感知アプリケーション
    • 移動デバイス
    • ゲーム・システム
    • ディスク・ドライブ保護
    • 手振れ防止
    • アクティブ・ノイズ制御(ANC)
  • スポーツ用器具と健康用器具

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
