ADXL204
製造中加速度センサー、2軸、±1.7g 、高精度、3.3V電源
- 製品モデル
- 1
- 1Ku当たりの価格
- 価格は未定
製品情報
- 1個のICに集積された高精度2軸加速度センサー
- 3.3V動作用に仕様規定
- 高ゼロgバイアス精度と温度の安定性
- 高精度の感度と温度の安定性
- 温度範囲：－40～＋125℃
- 2mgを超える分解能＠60Hz
- 低消費電力：500μA＠VS＝3.3V（typ）
- 小型パッケージ：5mm×5mm×2mm LCC

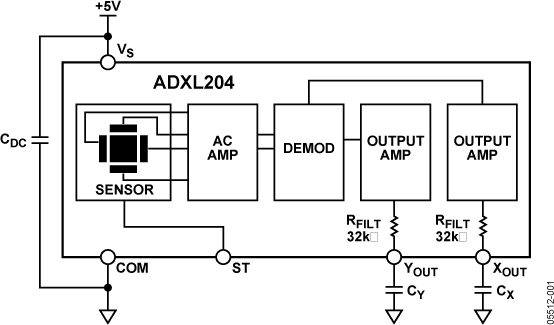

ADXL204は、信号調整電圧出力を備えた高精度、低消費電力タイプの完全2軸加速度センサーで、 すべてをシングル・モノリシックICに集積しています。ADXL203と同様、本品は±1.7g（min）のフルスケールで加速度を測定します。ただし、ADXL204は3.3V電源でテスト / 仕様規定されていますが、ADXL203は5V電源でテスト / 仕様規定されています。両方とも3～6Vの動作電圧範囲で適正に機能し、モーション検出アプリケーションの場合は動的加速度を、傾き検出アプリケーションの場合は重力の静的加速度を測定します。
出力はアナログ電圧で、加速度に比例します（620mV/g＠VS＝3.3V）。革新的な設計技術により、高ゼロgバイアス精度（±50mg：typ）と安定性（通常±0.2mg/℃を上回る）、ならびに高精度の感度（±5％）と安定性（通常50ppm/℃を上回る）を保証します。典型的なノイズ・フロアは170μg√Hzであり、狭帯域幅（＜60Hz）の傾き検出アプリケーションでは2mg未満の信号を分離できます。XOUTピンとYOUTピンのコンデンサCXとCYを使用して加速度センサーの帯域幅を選択します。アプリケーションに応じて0.5Hz～2.5kHzの帯域幅を選択できます。
ADXL204は、5mm×5mm×2mmの8パッド・ハーメチック小型LCCパッケージを採用しています。
ドキュメント
データシート 1
アプリケーション・ノート 2
評価用設計ファイル 1
よく聞かれる質問 1
Analog Dialogue 1

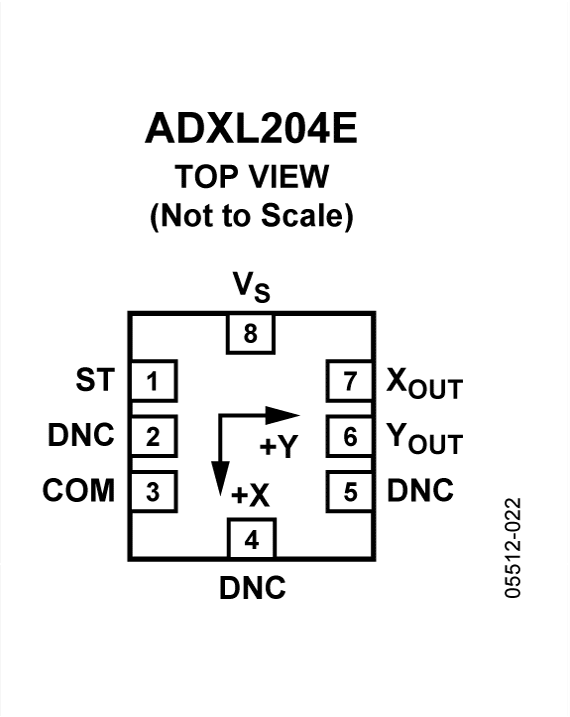

| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| ADXL204CE | 8-Lead LCC |
| 製品モデル | 製品ライフサイクル | PCN |
|---|---|---|
|
7 16, 2018 - 17_0022 Assembly Transfer of Select MEMS in LCC, CBGA and LCC_V Packages to Cirtek Electronic Corporation |
||
| ADXL204CE | 製造中 | |
|
1 16, 2017 - 16_0262 Wafer Level Capping of the ADXL103, ADXL203, ADXL204, ADXL212 and ADXL213 Devices |
||
| ADXL204CE | 製造中 | |
|
11 30, 2009 - 08_0023 iMEMS Fab Process Transfer |
||
| ADXL204CE | 製造中 | |
これは最新改訂バージョンのデータシートです。
