ADV7393

10 ビットビデオ・エンコーダ、SD/HD、低消費電力、チップ・スケール

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$6.40
特長
  • 3個の高品質、10ビット・ビデオDAC
    • SD用の16× (216MHz)DACオーバーサンプリング
    • ED用の8× (216MHz)DACオーバーサンプリング
    • HD用の4×(297MHz)DACオーバーサンプリング
    • DAC出力電流:37mA(max)
  • マルチフォーマット・ビデオ入力対応
    • 4:2:2 YCrCb(SD、ED、HD)
    • 4:4:4 RGB(SD)
  • マルチフォーマット・ビデオ出力対応
    • コンポジット(CVBS)およびSビデオ(Y/C)
    • コンポーネントYPrPb(SD、ED、HD)
    • コンポーネントRGB(SD、ED、HD)
  • リード・フレーム・チップ・スケール・パッケージ(LFCSP)オプション
    • 32ピン5 mm × 5 mm LFCSP

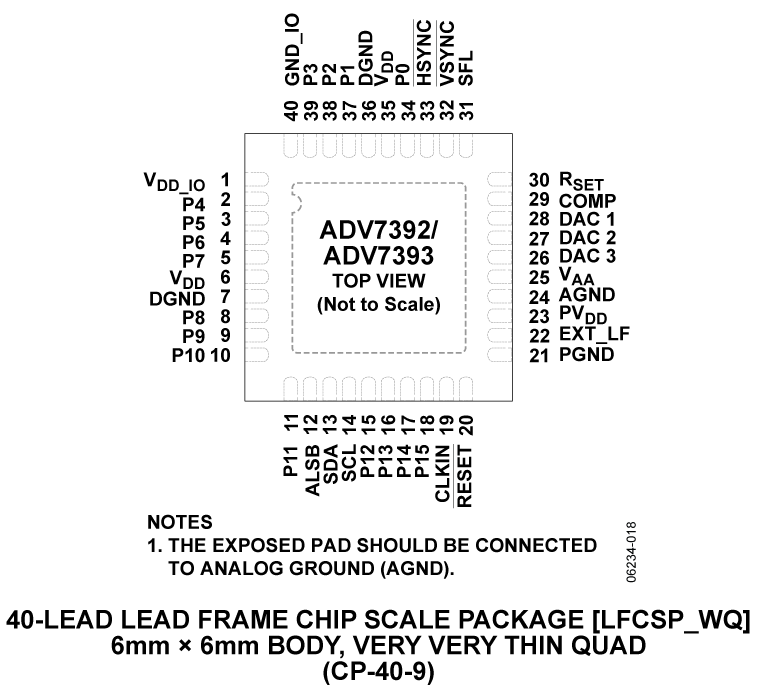

    • 40ピン6 mm × 6 mm LFCSP
  • ウェーハ・レベル・チップ・スケール・パッケージ(WLCSP)オプション
    • 30ボール、5 × 6 WLCSP(1つのDAC出力付き)
  • 高機能パワーマネジメント
    • 特許取得済み画像データ依存型低消費電力DAC動作
    • 自動ケーブル検出とDACパワーダウン
    • 個別のDACオン / オフ制御
    • 消費電力が最小のスリープモード
  • 74.25MHz 8 / 10 / 16ビットHDビデオ入力対応
    • SMPTE 274M(1080i)、296M(720p)、240M(1035i)に準拠
  • EIA/CEA-861B規格をサポート
  • NTSC M、PAL B/D/G/H/I/M/N、PAL 60に対応
  • NTSCとPALのスクエア・ピクセル動作(24.54MHz / 29.5MHz)
  • マクロビジョンRev7.1.L1(SD)とRev1.2(ED)に準拠
  • コピー・ジェネレーション・マネジメント・システム(CGMS)
  • クローズド・キャプショニングとワイド・スクリーン・シグナリング(WSS)
  • 外部ビデオ信号へのサブキャリア・ロック機能を内蔵
  • フル機能のビデオ・タイミング・ジェネレータを内蔵
  • テスト・パターン発生機能を内蔵
  • プログラマブル機能
    • 輝度と彩度のフィルター応答
    • 垂直ブランキング期間(VBI)
    • サブキャリア周波数(FSC)
    • 輝度位相遅延
  • 高解像度(HD)でのプログラマブル機能
    • (720p/1080i/1035i)
    • 4× オーバーサンプリング(297MHz)
    • 内部テスト・パターン・ジェネレータ
      • カラー・バー、ブラック・バー、ハッチ、フラット・フィールド/フレーム
    • すべてプログラマブルなYCrCbからRGBへのマトリックス変換
    • ガンマ補正
    • プログラマブルなアダプティブ・フィルタ制御
    • プログラマブルなシャープネス・フィルタ制御
    • CGMS(720p/1080i)およびCGMSタイプB(720p/1080i)
    • デュアル・データ・レート(DDR)入力対応
  • 拡張解像度(ED)でのプログラマブル機能
    • (525p/625p)
    • 8× オーバーサンプリング(216MHz出力)
    • 内部テスト・パターン・ジェネレータ
      • ブラック・バー、ハッチ、フラット・フィールド/フレーム
    • YおよびPrPbで独立した出力遅延設定
    • ガンマ補正
    • プログラマブルなアダプティブ・フィルタ制御
    • すべてプログラマブルなYCrCbからRGBへのマトリックス変換
    • アンダーシュート・リミッタ
    • Macrovision Rev 1.2(525p/625p)(ADV7390/ADV7392のみ)
    • CGMS(525p/625p)およびCGMSタイプB(525p)
    • デュアル・データ・レート(DDR)入力対応
  • 標準解像度(SD)でのプログラマブル機能
    • 16× オーバーサンプリング(216MHz)
    • 内部テスト・パターン・ジェネレータ
      • カラー・バー、ブラック・バー
    • アクティブ・ビデオの開始点と終了点でエッジ・レートを制御
    • YおよびPrPbで独立した出力遅延設定
    • アンダーシュート・リミッタ
    • ガンマ補正
    • デジタル・ノイズ・リダクション(DNR)
    • 種々の色信号/輝度信号フィルタ
    • Luma-SSAFフィルタ(ゲインと減衰量がプログラマブル)
    • PrPb SSAF
    • コンポーネントとコンポジット/Sビデオの出力で独立したペデスタル制御
    • VCR FF/RW同期モード
    • Macrovision Rev 7.1.L1(ADV7390/ADV7392のみ)
    • コピー・ジェネレーション・マネジメント・システム(CGMS)
    • ワイド・スクリーン信号出力(WSS)
    • クローズド・キャプション
  • シリアルMPUインターフェース:I2C互換
  • アナログ動作:2.7Vまたは3.3V
  • デジタル動作:1.8V
  • I/O動作:1.8Vまたは3.3V
  • 温度範囲:−40°C to +85°C
  • Wグレード車載温度範囲:−40°C to +105°C
  • 車載アプリケーション向けの品質評価済み
製品概要
show more Icon

ADV7390 / ADV7391 / ADV7392 / ADV7393は、単一のモノリシック・チップに集積した高速D/Aビデオ・エンコーダです。3個の2.7V / 3.3V 10ビット・ビデオDACが、標準解像度(SD)または高精細(HD)のビデオ・フォーマットで、コンポジット(CVBS)、Sビデオ(YC)、またはコンポーネント(YPrPb / RGB)のアナログ出力に対応します。

これらのエンコーダは低消費電力動作のために最適化されており、フットプリントも最小限に抑えて、外付け部品もわずかしか必要ないため、TV出力機能を必要とする、携帯機器や低消費電力の必要とされるアプリケーションに最適です。ケーブル検出やDAC自動パワーダウン機能を備えているため、消費電力を最小限に抑えます。

ADV7390 / ADV7391は8ビットのビデオ入力ポートを備えておりSDRインターフェースを介してSDビデオ・フォーマットを、DDRインターフェースを介してHDビデオ・フォーマットをサポートします。

ADV7392 / ADV7393は16ビットのビデオ入力ポートを備えておりさまざまな方法で構成が可能となっています。SDのRGB入力もサポートされています。このファミリー全ての製品は、組込みEAV / SAVタイミング・コード、外部ビデオ同期信号、I2C通信プロトコルに対応します。

アプリケーション

  • モバイル・ハンドセット
  • デジタル・カメラ
  • 携帯メディア・プレーヤ、携帯DVDプレーヤ
  • 携帯ゲーム・コンソール
  • デジタル・ビデオカメラ
  • セットトップ・ボックス(STB)
  • 車載情報娯楽(ADV7392とADV7393のみ)

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$6.40

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADV7393BCPZ
  • HTML
  • HTML
ADV7393BCPZ-REEL
  • HTML
  • HTML
ADV7393WBCPZ
  • HTML
  • HTML
ADV7393WBCPZ-REEL
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

6 26, 2023

- 23_0025

Package Outline Drawing and Data Sheet Revision for Select LFCSP Products in Amkor

12 10, 2014

- 14_0049

Conversion of 6x6mm and 7x7mm LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to Amkor Philippines

5 13, 2024

- 24_0009

Qualification of Alternative Wafer Fab for TSMC 0.18um Mixed Signal CMOS Process

9 10, 2014

- 14_0177

Conversion of 6x6mm LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to Amkor Philippines

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

6 26, 2023

- 23_0025

arrow down

Package Outline Drawing and Data Sheet Revision for Select LFCSP Products in Amkor

12 10, 2014

- 14_0049

arrow down

Conversion of 6x6mm and 7x7mm LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to Amkor Philippines

5 13, 2024

- 24_0009

arrow down

Qualification of Alternative Wafer Fab for TSMC 0.18um Mixed Signal CMOS Process

9 10, 2014

- 14_0177

arrow down

Conversion of 6x6mm LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to Amkor Philippines

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

EVAL-ADV7390

EVAL-ADV739X Evaluation Platform.

zoom

EVAL-ADV7390

EVAL-ADV739X Evaluation Platform.

EVAL-ADV739X Evaluation Platform.

機能と利点

The back end plug-in module features the encoder of choice.The form factor of these plug in-modules emphasize the small form factor of this range of video Encoders. The plug-in modules are listed here and are orderable below:

- EVAL-ADV7390EBZ
- EVAL-ADV7391EBZ
- EVAL-ADV7392EBZ
- EVAL-ADV7393EBZ

製品の詳細

Analog Devices has developed a 2 piece modular system to evaluate the ADV7390, ADV7391, ADV7392, ADV7393 Encoders.

The 2 piece system consists of a front end board featuring an ADV7403 Analog Devices Multiformat decoder, Cypress USB microcontroller and a Xilinx Spartan 3 FPGA. This board provides data to be sent to Encoder board plugged in to the back end.
ツールおよびシミュレーション

ツールおよびシミュレーション 1

リファレンス・デザイン

リファレンス・デザイン 1

A Robust Solution for Transmitting Composite Video with Output Short-to-Battery Protection

zoomopens a dialog

cn0264

A Robust Solution for Transmitting Composite Video with Output Short-to-Battery Protection

cn0264

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
A Robust Solution for Transmitting Composite Video with Output Short-to-Battery Protection

機能と利点

  • Robust composite video transmitter
  • Reconstruction filter
  • Output short-to-battery protection
詳細なリファレンス・デザインを表示 external link
