ADV7281
: 新規設計には非推奨
searchIcon
cartIcon

ADV7281

ビデオ・デコーダ、差動入力、SDTV向、10ビット、4×オーバーサンプリング

すべて表示 showmore-icon

: 新規設計には非推奨 tooltip
: 新規設計には非推奨 tooltip
查看： 製品の詳細
arrow-icon
製品の詳細

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示 (Rev.B)
Documentation すべてのドキュメントを表示
IBISモデル ADV7281M IBIS Model Download 799.1 KB IBISモデル ADV7281 IBIS Model Download 798.97 KB IBISモデル ADV7281MA IBIS Model Download 799.1 KB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 7
1Ku当たりの価格 最低価格：$6.61
特長
  • 世界標準のNTSC/PAL/SECAMのカラー復調をサポート
  • 1個の10ビットA/Dコンバータ（ADC）、CVBS、Y/C、YprPbモード用4倍オーバーサンプリング（チャンネルあたり）
  • 内蔵アンチエリアシング・フィルタを伴うアナログ・ビデオ入力チャンネル：
    ADV7281：最大4入力チャンネル
    ADV7281-M：最大6入力チャンネル
    ADV7281-MA：最大8入力チャンネル
  • ビデオ入力は、CVBS（コンポジット）、Y/C（Sビデオ）とYPrPb（コンポーネント）をサポート
  • 完全差動、擬似差動およびシングルエンドのCVBSビデオ入力をサポート
  • NTSC/PAL/SECAMの自動検出
  • 2つのビデオ入力上のバッテリへの短絡（STB）診断機能（ADV7281とADV7281-Mのみ）
  • 最大4 Vのコモンモード入力範囲ソリューション
  • 優れたコモンモード除去比能力
  • 5ライン長のアダプティブ2Dコーム・フィルタとCTI/DNRビデオの強化
  • アダプティブ・デジタル長トラッキング（ADLLT）、信号処理、強化型FIFO管理による最小のタイム・ベース・コレクション（TBC）機能
  • その他の特長については、データシートを参照してください。
製品概要
show more Icon

ADV7281 / ADV7281-M / ADV7281-MAは、多機能のワンチップ、マルチフォーマット・ビデオ・デコーダです。ADV7281 / ADV7181-M/ADV7181-MAは、コンポジット形式、Sビデオ形式、コンポーネント・ビデオ形式の、世界標準NTSC、PAL、及びSECAM標準を持ったアナログ・ベースバンド・ビデオ信号を自動的に検出します。

ADV7281はアナログ・ビデオ信号を8ビットITU-RBT.656インターフェース標準と互換なYCrCb 4:2:2のビデオ・データ・ストリームに変換します。

ADV721-M/ADV7181-MAは、アナログ・ビデオ信号を、モバイル業界プロセッサ・インターフェース（MIP®）のCSI-2インターフェースから出力される8ビットYCrCb 4:2:2の ビデオ・データ・ストリームに変換します。

ADV7281 / ADV7281-M / ADV7281-MAのアナログ・ビデオ入力は、シングルエンド、擬似差動および完全差動信号に対応します。ADV7281は4つのアナログ入力、2つのSTB診断ピンを提供します。ADV7281-Mは、6つのアナログ入力、2つのSTB診断ピン、および3つの汎用出力を提供します。ADV7281-MAは、8つのアナログ入力と3つの汎用出力を提供します。

ADV7281 / ADV7281-M / ADV7281-MAは、2線のシリアル双方向ポート（I2C®互換）を介してプログラムされます、またこれらの製品は1.8V　CMOSプロセスで製造されています。LFCSPパッケージ・オプションは、省スペースを必要とする携帯用アプリケーションにとっては理想的なデコーダといえます


アプリケーション

  • スマート・ホーン/マルチメディア・ハンドセット
  • 車載用インフォテインメント
  • ビデオ・セキュリティのためのDVR
  • メディア･プレーヤ
Show More Arrow image
file データシートを表示 (Rev.B)
Documentation すべてのドキュメントを表示
IBISモデル ADV7281M IBIS Model Download 799.1 KB IBISモデル ADV7281 IBIS Model Download 798.97 KB IBISモデル ADV7281MA IBIS Model Download 799.1 KB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 7
1Ku当たりの価格 最低価格：$6.61
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

ADV7281

資料

8
overlayclose

Filters

1つが該当

mobileoverlaydownarrow
  • すべて
    TickIcon
  • データシート
  • ユーザ・ガイド
  • アプリケーション・ノート
  • すべて
    TickIcon
  • English
  • 中国語
resetfilter

絞り込みを解除

データシート

2

PDF Vector

PDF

更新 09/20/2013
English

ADV7281: 10-Bit, 4× Oversampled SDTV Video Decoder with Differential Inputs Data Sheet (Rev.B)

PDFファイルを開く

redirect
467 kB
download

PDFをダウンロード

PDF Vector

PDF

更新 08/08/2014
中国語

ADV7281：10位、4倍过采样标清电视视频解码器，支持差分输入 (Rev.A)

PDFファイルを開く

redirect
745 kB
download

PDFをダウンロード

ユーザ・ガイド

1

PDF Vector

PDF

更新 05/23/2014
English
UG-637: ADV7280/ADV7281/ADV7282/ADV7283 Functionality and Features redirect icon

1.92 M

download

PDFをダウンロード

アプリケーション・ノート

5

PDF Vector

pdf

更新 10/18/2013
English
AN-1260: Crystal Design Considerations for Video Decoders, HDMI Receivers, and Transceivers (Rev.0) redirect icon

126 kB

download

PDFをダウンロード

PDF Vector

PDF

更新 10/18/2013
中国語
AN-1260：视频解码器、 HDMI 接收器和收发器的晶振设计考虑因素 redirect icon

232.72 K

download

PDFをダウンロード

PDF Vector

HTML

更新 08/03/2020
English
AN-1337: Design Considerations for Connecting Analog Devices Video Decoders to MIPI CSI-2 Receivers redirect icon

PDF Vector

HTML

更新 08/04/2020
English
AN-1260: Crystal Design Considerations for Video Decoders, HDMI Receivers, and Transceivers redirect icon

PDF Vector

HTML

更新 08/04/2020
中国語
AN-1260：视频解码器、HDMI接收器和收发器的晶振设计考虑因素 redirect icon

この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

技術資料 5
show more Icon

データシート 1

ADV7281: 10-Bit, 4× Oversampled SDTV Video Decoder with Differential Inputs Data Sheet (Rev.B)

ユーザ・ガイド 1

UG-637: ADV7280/ADV7281/ADV7282/ADV7283 Functionality and Features

アプリケーション・ノート 3

AN-1260: Crystal Design Considerations for Video Decoders, HDMI Receivers, and Transceivers (Rev.0)
AN-1337: Design Considerations for Connecting Analog Devices Video Decoders to MIPI CSI-2 Receivers
AN-1260: Crystal Design Considerations for Video Decoders, HDMI Receivers, and Transceivers
アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン／パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADV7281WBCPZ 32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADV7281WBCPZ-M 32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADV7281WBCPZ-M-RL 32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADV7281WBCPZ-MA 32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADV7281WBCPZ-MA-R7 32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADV7281WBCPZ-MA-RL 32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ADV7281WBCPZ-RL 32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

6 5, 2014

- 13_0303

Assembly Transfer to Amkor Philippines and Test Transfer to STATS ChipPAC China of Select 5x5 LFCSP Products

ADV7281WBCPZ

製造中

ADV7281WBCPZ-M

製造中

ADV7281WBCPZ-M-RL

製造中

ADV7281WBCPZ-MA

製造中

ADV7281WBCPZ-MA-RL

製造中

ADV7281WBCPZ-RL

製造中

pdf

PCN13_0303_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

Detailed Change Description

pdf

Test Correlation Report

external-icon

pdf

Test Correlation Report

external-icon

pdf

Test Correlation Report

external-icon

pdf

Test Correlation Report

external-icon

pdf

Test Correlation Report

external-icon

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

6 5, 2014

- 13_0303

arrow down

Assembly Transfer to Amkor Philippines and Test Transfer to STATS ChipPAC China of Select 5x5 LFCSP Products

ADV7281WBCPZ

製造中

ADV7281WBCPZ-M

製造中

ADV7281WBCPZ-M-RL

製造中

ADV7281WBCPZ-MA

製造中

ADV7281WBCPZ-MA-RL

製造中

ADV7281WBCPZ-RL

製造中

pdf

PCN13_0303_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon
Detailed Change Description

pdf

Test Correlation Report

external-icon

pdf

Test Correlation Report

external-icon

pdf

Test Correlation Report

external-icon

pdf

Test Correlation Report

external-icon

pdf

Test Correlation Report

external-icon
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

製品モデル 製品ライフサイクル 詳細
ADV7281A
popup image
Cart

新規設計に推奨

SDTV ビデオ・デコーダ、10 ビット、4 倍オーバーサンプリング、差動入力対応

評価用キット

評価用キット 2

reference details image

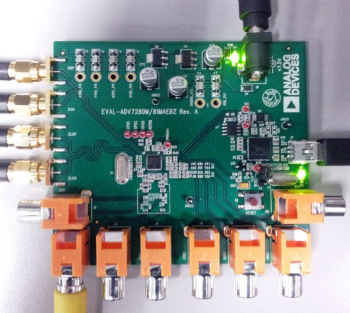

EVAL-ADV7281MAEBZ

ADV7281MAEBZ Evaluation Board

zoom

EVAL-ADV7281MAEBZ

ADV7281MAEBZ Evaluation Board

download icon

ダウンロード

 print icon

印刷
EVAL-ADV7281MAEBZ
ADV7281MAEBZ Evaluation Board
今すぐ購入 詳細を表示

製品の詳細

The EVAL-ADV7281MAEBZ is an evaluation board for the ADV7281-MA. Analog video is fed into the Video Inputs (Ain1 to Ain8). The EVAL-ADV7281MAEBZ can receive analog video a variety of different formats.

EVAL-ADV7281MAEBZ converts analog video into an MIPI® CSI-2 output (8-bit YCrCb 4:2:2).

The MIPI® CSI-2 output of the consists of one differential data lane (D0+ and D0-) and one differential clock lane (Clk+ and Clk-). These are output to the SMA connectors on the EVAL-ADV7281MAEBZ.

資料

pdf icon

PDF

UG-637: ADV7280/ADV7281/ADV7282/ADV7283 Functionality and Features Download

1.92 M

pdf icon

URL

ADV7281MAEBZ Evaluation Board Design Support Files reference design link

すべて表示 Arrow image
reference details image

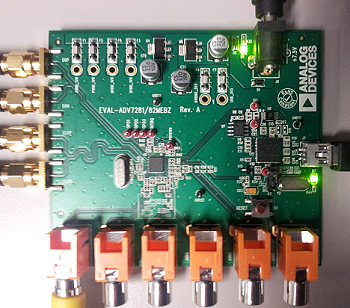

EVAL-ADV7281MEBZ

ADV7281MEBZ Evaluation Board

zoom

EVAL-ADV7281MEBZ

ADV7281MEBZ Evaluation Board

download icon

ダウンロード

 print icon

印刷
EVAL-ADV7281MEBZ
ADV7281MEBZ Evaluation Board
今すぐ購入 詳細を表示

製品の詳細

The EVAL-ADV7281MEBZ is an evaluation board for the ADV7281-M. Analog video is fed into the Video Inputs (Ain1 to Ain6). The EVAL-ADV7281MEBZ can receive analog video in a variety of different formats.

EVAL-ADV7281MEBZ converts analog video into an MIPI® CSI-2 output (8-bit YCrCb 4:2:2).

The MIPI® CSI-2 output of the consists of one differential data lane (D0+ and D0-) and one differential clock lane (Clk+ and Clk-). These are output to the SMA connectors on the EVAL-ADV7281MEBZ.

資料

pdf icon

PDF

UG-637: ADV7280/ADV7281/ADV7282/ADV7283 Functionality and Features Download

1.92 M

pdf icon

URL

ADV7281MEBZ Evaluation Board Design Support Files reference design link

すべて表示 Arrow image

評価用キット2

evaluation kit item images

EVAL-ADV7281MAEBZ

ADV7281MAEBZ Evaluation Board
evaluation kit item images

EVAL-ADV7281MEBZ

ADV7281MEBZ Evaluation Board
