特長
- マルチ・フォーマットのビデオ・デコーダはNTSC（J/M/4.43）、PAL（B/D/G/H/I/M/N）、SECAMをサポートします
- 4個の54MHz、10ビットADCを内蔵
- SCART高速ブランクをサポート
- シングルの28.63636MHzクリスタルで内部クロックを生成
- ライン・ロックド・クロック（LLC）に互換
- アダプティブ・デジタル・ライン長トラッキング（ADLLTTM）、信号処理、斬新なFIFOマネージメントは最小TBC機能を提供
- 5ライン・アダプティブ・コンボ・フィルタ
- 微弱でノイジおよびVCRとチューナのような不安定ビデオ・ソースをロッキングするための独自のアーキテクチャ
- サブキャリア・ロックとステータス情報の出力
- アダプティブ・ピーク・ホワイト・モードで自動ゲイン制御（AGC）を内蔵
- マクロビジョン®コピー保護検出
- クロマ・トランジエントの改善（CTI）
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
柔軟性の高い先進的なデジタル出力インターフェースにより、ラインロック・クロックをベースにしたシステムでパフォーマンス・ビデオのデコードと変換が可能になります。このため、本製品は、テープベースの信号源、放送用信号源、セキュリティ／監視カメラ、業務用システムなどの、さまざまなアナログ・ビデオ特性を持つ幅広いアプリケーションに最適です。
12ビット精度のA/D変換は、業務用品質のビデオ性能を実現し、他に匹敵するものはありません。これにより、10ビット出力モードで真の10ビット分解能が得られます。12チャンネルのアナログ入力は、さまざまな組み合わせで標準的なコンポジット信号、Sビデオ信号、YPrPb ビデオ信号を受け付けます。AGC（自動ゲイン・コントロール）回路とクランプ再生回路を内蔵しているため、0.5～1.6Vのピークtoピーク範囲のビデオ信号を入力できます。これらの回路をバイパスしてマニュアル設定にすることもできます。
すべてのモードでADCとデータパスに対して固定の54MHzクロックが使用できるため、きわめて高精度の正確なサンプリングとデジタル・フィルタリングが可能です。ラインロック・クロック出力により、±5％のライン長変化があっても、出力データレート、タイミング信号、出力クロック信号を同期化、非同期化、またはラインにロックすることができます。出力制御信号によって、ほとんどのアプリケーションでグルーレスなインターフェース接続が可能です。ADV7188のモードは、2線式のシリアル双方向ポート（I2C互換）で設定します。
SCARTとオーバーレイ機能は、CVBSと標準分解能のRGB信号を同時に処理するために、ADV7184によって可能となります。信号のミキシングは高速のブランク・ピンによって制御されます。ADV7184は3.3VのCMOSプロセスで製造されています。このモノリシックCMOS構造は、低消費電力で優れた機能を確実に行います。この製品は、小型、鉛フリー、80ピンのLQFPパッケージを採用しています。
アプリケーション
- DVDレコーダ
- ビデオ・プロジェクタ
- HDDベースのPVR/DVDR
- 液晶テレビ
- セットトップ・ボックス
- セキュリティ・システム
- デジタルTV
- AVRレシーバ
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
ADV7188
資料
Filters
1つが該当
-
すべて
-
アプリケーション・ノート
-
データシート
-
技術記事
-
製品ハイライト
-
ユーザ・ガイド
-
すべて
-
English
-
中国語
-
日本語
データシート
1
アプリケーション・ノート
7
232.72 K
HTML
HTML
HTML
HTML
技術記事
2
URL
URL
製品ハイライト
1
ユーザ・ガイド
1
URL
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
データシート 1
ユーザ・ガイド 1
アプリケーション・ノート 4
AN-1260: Crystal Design Considerations for Video Decoders, HDMI Receivers, and Transceivers (Rev.0)
AN-850: Adaptive Digital Line Length Tracking (Rev.0)
AN-1180: Optimizing Video Platforms for Automated Post-Production Self-Tests
AN-1260: Crystal Design Considerations for Video Decoders, HDMI Receivers, and Transceivers
技術記事 2
製品ハイライト 1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| ADV7188BSTZ |

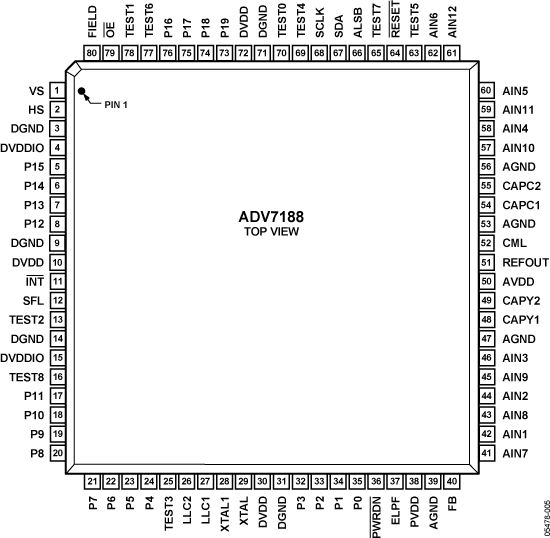

80-Lead LQFP (14mm x 14mm)
|
|
