製品概要

機能と利点

  • 最大75MHzのサンプリングを持つ4個の10ビットADC内蔵
  • 10チャンネルのアナログ入力
  • SCARTファスト・ブランク・サポート
  • 折り返しノイズ除去フィルタ内蔵
  • NTSC / PAL / SECAMのカラー標準をサポート
  • 525p / 625pのコンポーネント・プログレッシブ・スキャンをサポート
  • 720p / 1080iのコンポーネントHDTVをサポート
  • 最大1024×768@70 Hz(XGA)までのRGBグラフィックスをデジタイジング
  • 3×3カラー・スペース変換マトリクス
  • 工業用温度範囲:−40℃~+85℃
  • 12ビット4:4:4 DDR、8/10/16/20ビットSDRピクセル出力インターフェース
  • プログラマブル割込み要求出力ピン
  • 小型パッケージ
  • 少ないピン数
  • ビデオ/グラフィック用シングル・フロントエンド
  • VBIデータ・スライサ(teletextを含む)
  • 車載アプリケーション向けの品質評価済

    製品概要

    ADV7181Dは高品質、シングルチップ、マルチフォーマットのビデオ・デコーダとグラフィックス・デジタイザです。このマルチフォーマットのデコーダは、コンポジットまたはSビデオ形状のPAL標準、NTSC標準、SECAM標準を、をデジタルITU-R BT.656フォーマットへの変換をサポートします。

    またADV7181Dは、コンポーネントのRGB / YPrPbビデオ信号をデジタルのYCrCbやRGBピクセル出力ストリームへのデコーディングをサポートします。サポートするコンポーネント・ビデオは、525i、625i、525p、625p、720p、1080i標準、およびその他多くのHDやSMPTE標準です。

    またグラフィック・デジタイジングもADV7181Dによってサポートされます;VGA~XGAのレートのRGBグラフィック信号をデジタイジングして、これらをデジタルのDDR、RGBまたはYCrCbピクセル出力ストリームに変換する機能もあります。SCARTとオーバレイ機能は、ADV7181Dの能力によって、CVBSと標準解像度のRGB信号を同時に処理することができます。これらの信号のミキシングは、ファスト・ブランク(FB)ピンによって制御されます。

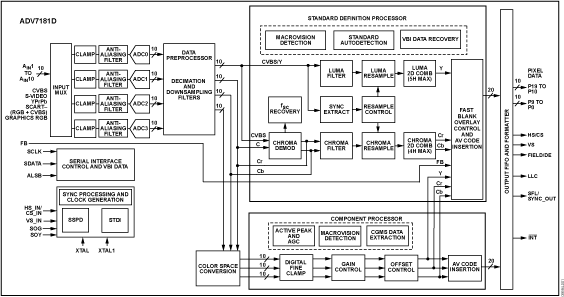

    ADV7181Dは、2つのメイン処理セクションを含んでいます。最初のセクションは、標準解像度プロセッサ(SDP)で、PAL、NTSCおよびSECAM全ての信号タイプを処理します。2番目のセクションは、コンポーネント・プロセッサ(CP)で、これはRGBグラフィックを含むYPrPbとRGBコンポーネント・フォーマットを処理します。

    ADV7181Dはユニークなソフトウェア / ハードウェア構成を必要とします。

    アプリケーション

    • 車載エンターテイメント
    • ハイビジョンTV(HDTV)
    • LCD / DLP®プロジェクタ
    • PVR付きHDTV・STB
    • プログレッシブ・スキャン入力をサポートしたDVDレコーダ
    • AVRレシーバ

    製品ライフサイクル icon-not-recommended 新規設計には非推奨

    新規設計にはお勧めしていません。

    評価キット (1)

    設計リソース

    アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。

    製品番号 材料宣誓書(MD) 信頼性データ ピン/パッケージ図 CADシンボル、フットプリント & 3Dモデル
    ADV7181DBCPZ 材料宣誓書(MD) 信頼性データ 64-Lead LFCSP (9mm x 9mm w/ EP)
    ADV7181DBCPZ-RL 材料宣誓書(MD) 信頼性データ 64-Lead LFCSP (9mm x 9mm w/ EP)
    ADV7181DWBCPZ 材料宣誓書(MD) 信頼性データ 64-Lead LFCSP (9mm x 9mm w/ EP)
    ADV7181DWBCPZ-RL 材料宣誓書(MD) 信頼性データ 64-Lead LFCSP (9mm x 9mm w/ EP)
