ADV3226

アナログ・クロスポイント・スイッチ、16×16、750MHz

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 1
1Ku当たりの価格 最低価格:$62.97
特長
  • 16×16、高速、非ブロッキング・アレイ
  • AD8114 / AD8115とピン・アウトおよび機能的に同等
  • 完全ソリューション
    バッファされた入力、
    プログラマブルな高インピーダンス出力、
    16個の出力アンプ内蔵、
    G=+1(ADV3226)、
    G=+2(ADV3227)
    150Ω負荷をドライブ可能
  • ±5Vで動作
  • 低消費電力:1.3W
  • 優れたAC性能
    -3dB帯域幅:
    200mV p-p:
    820MHz(ADV3226)、
    750MHz(ADV3227)、
    2V p-p:
    600MHz(ADV3226)、
    750MHz(ADV3227)、
    スルーレート:
    2150V/μs(ADV3226)、
    2950V/μs(ADV3227)
  • シリアルまたはパラレルによるスイッチ・アレイのプログラミング
  • 12mm×12mmの100ピンLFCSPを採用
製品概要
show more Icon

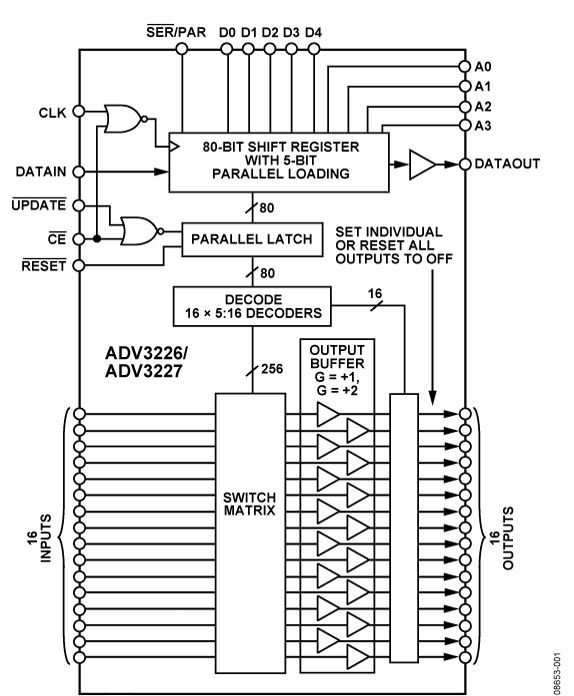

ADV3226 / ADV3227 は高速16×16のアナログ・クロスポイント・スイッチ・マトリクスです。これらのデバイスは-3dBの信号帯域幅は750MHzを超える性能を提供し、チャンネルの切り替え時間は、1%にセトリングするのに、20ns以下ですみます。

ADV3226 / ADV3227は、16個の独立した出力バッファを含んでおり、これによって、クロスポイント出力をパラレル結合できるように高インピーダンス状態にし、出力バス負荷からチャンネルを分離保護します。ADV3226は+1のゲインでADV3227は+2のゲインを備えています。これら両者は±5Vの電源で動作し、消費電流は、アイドル状態で、わずか118mA(ADV3226)、133mA(ADV3227)です。チャンネル・スイッチはシリアル・デジタル制御を介して制御され、この制御はいくつかのデバイスのデイジーチェーンにも適応でき、またパラレル制御を介して個々の出力のアップデートを、アレイ全体を再プログラミングすることなく、行うことが出来ます。

ADV3226 / ADV3227は、100ピンLFCSPCパッケージを採用し、-40℃~+85℃の拡張工業用温度範囲にわたって動作が仕様規定されています。

アプリケーション

  • 高速信号のルーティング:
    ビデオ信号(NTSC、PAL、S、SECAM、YUV、RGB)
    圧縮ビデオ信号(MPEG、ウエーブレット)
    3レベル・デジタル・ビデオ(HDB3)
  • データ通信
  • テレコミュニケーション
