製品概要
機能と利点
- 16×16、高速、非ブロッキング・アレイ
- AD8114 / AD8115とピン・アウトおよび機能的に同等
- 完全ソリューション
バッファされた入力、
プログラマブルな高インピーダンス出力、
16個の出力アンプ内蔵、
G＝＋1（ADV3226）、
G＝＋2（ADV3227）
150Ω負荷をドライブ可能 - ±5Vで動作
- 低消費電力：1.3W
- 優れたAC性能
－3dB帯域幅：
200mV p-p：
820MHz（ADV3226）、
750MHz（ADV3227）、
2V p-p：
600MHz（ADV3226）、
750MHz（ADV3227）、
スルーレート：
2150V/μs（ADV3226）、
2950V/μs（ADV3227） - シリアルまたはパラレルによるスイッチ・アレイのプログラミング

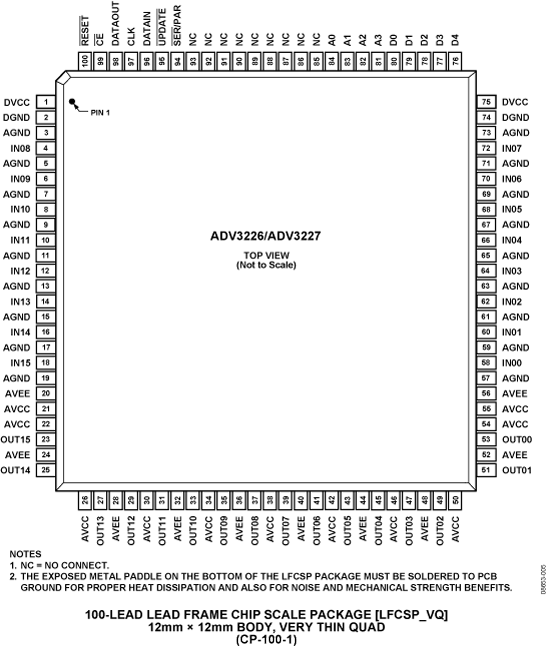

- 12mm×12mmの100ピンLFCSPを採用
製品概要
ADV3226 / ADV3227は高速16×16のアナログ・クロスポイント・スイッチ・マトリクスです。これらのデバイスは－3dBの信号帯域幅は750MHzを超える性能を提供し、チャンネルの切り替え時間は、1％にセトリングするのに、20ns以下ですみます。ADV3226 / ADV3227は、16個の独立した出力バッファを含んでおり、これによって、クロスポイント出力をパラレル結合できるように高インピーダンス状態にし、出力バス負荷からチャンネルを分離保護します。ADV3226は＋1のゲインでADV3227は＋2のゲインを備えています。これら両者は±5Vの電源で動作し、消費電流は、アイドル状態で、わずか118mA（ADV3226）、133mA（ADV3227）です。チャンネル・スイッチはシリアル・デジタル制御を介して制御され、この制御はいくつかのデバイスのデイジーチェーンにも適応でき、またパラレル制御を介して個々の出力のアップデートを、アレイ全体を再プログラミングすることなく、行うことが出来ます。
ADV3226 / ADV3227は、100ピンLFCSPCパッケージを採用し、－40℃～＋85℃の拡張工業用温度範囲にわたって動作が仕様規定されています。
アプリケーション
- 高速信号のルーティング
- ビデオ信号（NTSC、PAL、S、SECAM、YUV、RGB）
- 圧縮ビデオ信号（MPEG、ウエーブレット）
- 3レベル・デジタル・ビデオ（HDB3）
- データ通信
- テレコミュニケーション
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
