ADuM141ES

航空宇宙、150 MBPS、クワッドチャンネルのデジタル・アイソレータ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格
価格は未定
特長
  • Aero パッケージの定格誘電体絶縁電圧: 400 V(実効値)
  • 高いコモンモード過渡耐圧: >100 kV/μs
  • 1.8 V から 5 V へのレベル変換
  • フェイルセーフ・ハイ
  • 短い伝搬遅延
    • 最大 13 ns(5 V 動作時)
    • 最大 15 ns(1.8 V 動作時)
  • 低消費電力
    • 電源電流側 1: 17 ma(150 Mbps)
    • 電源電流側 2: 17.5 ma(150 Mbps)
  • 保証データ・レート: 150 Mbps(最大値)
製品概要
show more Icon

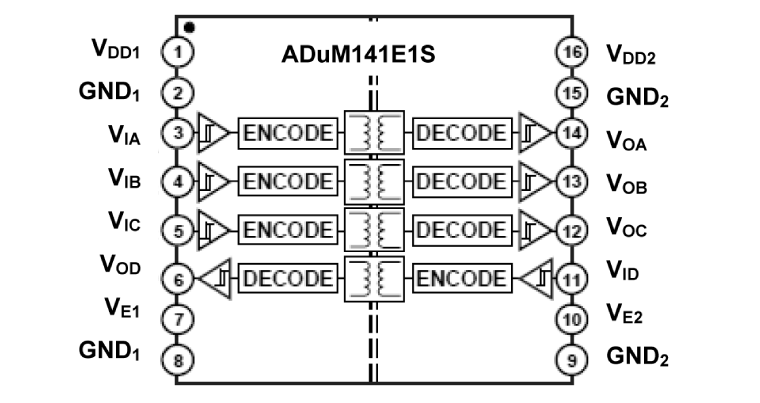

ADuM141ES は、アナログ・デバイセズの iCoupler® 技術をベースにした 4 チャンネルのデジタル・アイソレータです。これらの絶縁部品は、高速の相補型金属酸化膜半導体(CMOS)と空芯コアを使用したモノリシック・トランス技術の組み合わせにより、フォトカプラ・デバイスや集積化カプラなどの代替品より優れた性能特性を発揮します。5 V 動作で最大伝搬遅延は 13.5 ns、パルス幅歪みは 3 ns 未満です。チャンネル間マッチングは厳しく、最大で 3.0 ns です。

ADuM141ES のデータ・チャンネルは独立しており、耐電圧定格を 400 V(実効値)にすることもできます。このデバイスは 1.8 V ~ 5 V の正負電源で動作し、低電圧システムにも使用できるほか、絶縁バリアをまたぐ電圧変換機能も備えています。

他のフォトカプラ代替製品とは異なり、入力ロジックに遷移がない場合に DC 精度が確保されます。また、2 つの異なるフェイルセーフ・オプションを選択でき、入力電源が加えられていない場合や入力がディスエーブルされている場合でも、予め設定されたステートに出力が遷移します。

ADuM141ES は、定格絶縁電圧の実効値が 400 V である、底部がろう付けされた小型 16 ピン・フラットパック・パッケージを採用しています。

アプリケーション

  • 絶縁型データ・アクイジション
  • 絶縁型高速データ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格
価格は未定

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADUM141E1AF-EMX
  • HTML
  • HTML
ADUM141E1L703F
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

8 18, 2020

- 20_0266

ADuM141ES Space Grade Model Datasheet Change

ADUM141E1AF-EMX

ADUM141E1L703F

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

8 18, 2020

- 20_0266

arrow down

ADuM141ES Space Grade Model Datasheet Change

ADUM141E1AF-EMX

ADUM141E1L703F

ソフトウェアおよび製品のエコシステム

評価用キット 1

reference details image

EVAL-ADUM141E1S

ADUM141E1S 評価用ボード

zoom

EVAL-ADUM141E1S

ADUM141E1S 評価用ボード

製品の詳細

EVAL-ADUM141E1S は、アナログ・デバイセズの iCoupler® 技術をベースにした 4 チャンネルのデジタル・アイソレータである ADUM141E1S をサポートしています。ADUM141E1S は、高速 CMOS 技術と空芯コアを使ったモノリシック・トランス技術の組み合わせにより、フォトカプラ・デバイスや他の集積カプラといった代替製品に比べて、格段に優れた性能特性を実現します。ADUM141E1S は、伝搬遅延やパルス幅歪みが小さいことに加えて、チャンネル間マッチングも厳しくなっています。ADUM141E1S には、2 つの異なるフェイルセーフ・オプションがあり、入力電源が加えられていない場合や入力がディスエーブルされている場合でも、予め設定されたステートに出力が遷移します。
