ADUCM342

オートモーティブ・システム用、統合化された高精度バッテリセンサー

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 1
1Ku当たりの価格 最低価格:$6.48
機能
  • 高精度ADC
  • デュアル・チャンネル、同時サンプリング
    • IADC 20ビットΣ-Δ(レンジ切替えを最小限に抑える)
    • VADC/TADC 20ビットΣ-Δ
  • プログラマブルADC変換レート(4Hz~8kHz)
  • ±5ppm/°Cの内蔵電圧リファレンス
  • 電流チャンネル
    • 完全差動のバッファ付き入力
    • プログラマブル・ゲイン(4~512)
    • ADC絶対入力範囲:−200mV~+300mV
    • 電流アキュムレータ機能付きデジタル・コンパレータ
  • 電圧チャンネル
    • 12Vバッテリ入力用のバッファ付き内蔵アッテネータ
  • 温度チャンネル
    • 外付けおよび内蔵の温度センサー・オプション
  • マイクロコントローラ
    • ARM Cortex-M3 32ビット・プロセッサ
    • 1%精度の16.384MHz高精度発振器(高精度)
    • コードのダウンロードとデバッグをサポートするシリアル・ワイヤ・デバッグ(SWD)ポート
  • オートモーティブ認定統合LINトランシーバー
    • LIN 2.2A対応ターゲット、100kbaud高速ダウンロード・オプション
    • SAE J2602対応ターゲット
    • 低電磁放射
    • 高電磁耐性
  • メモリ
    • 128kBプログラマブル・フラッシュ/EEメモリ、ECC
    • 10kB SRAM、ECC
    • 4kBデータ・フラッシュ/EEメモリ、ECC
    • 10,000回フラッシュ/EE書換え回数
    • 20年フラッシュ/EEデータ保持期間
  • SWDとLINによるインサーキット・ダウンロード
  • オンチップ・ペリフェラル
    • SPI
    • GPIOポート
    • 汎用タイマー
    • ウェークアップ・タイマー
    • ウォッチドッグ・タイマー
    • 内蔵パワーオン・リセット
  • 電源
    • 12Vバッテリ電源から直接操作
    • 消費電力:TA = −40°C~+115°Cで8mA(代表値)(16MHz)
    • 低消費電力モニタ・モード
  • パッケージと温度範囲
    • 32ピン、LFCSP、6mm x 6mmパッケージ
    • −40°C~+115°Cで仕様規定、115°C~125°Cの追加仕様
  • オートモーティブ・アプリケーション向けのAEC-Q100認証を取得
  • ADuCM342WFSは、ISO 26262アプリケーションでの使用を想定して開発されています。自動車安全水準C(ASIL C)に対応し、シングルポイント故障対処の有効性評価値(SPFM)90%とレイテント故障対処の有効性評価値(LFM)60%をIC部品レベルでサポートします。
製品概要
show more Icon

ADuCM342は、デュアルの高性能マルチチャンネルΣ-Δ A/Dコンバータ(ADC)、32ビットARM® Cortex-M3プロセッサ、およびフラッシュを内蔵した完全統合型、8kHzデータ・アクイジション・システムです。ADuCM342は128kBのフラッシュ/EEメモリと4kBのデータ・フラッシュを内蔵しています。すべてのフラッシュおよびSRAMメモリで誤差補正コード(ECC)を使用できます。

ADuCM342は、12Vのオートモーティブ・アプリケーションにおけるバッテリ監視用の完全なシステム・ソリューションです。

ADuCM342には、12Vバッテリのパラメータ(バッテリの電流、電圧、温度)を広範囲な動作条件にわたって正確かつインテリジェントに監視、処理、診断するために必要なすべての機能が統合されています。

このデバイスは外付けシステム部品が最小限に抑えられており、12Vバッテリから直接給電できます。内蔵の低ドロップアウト(LDO)レギュレータは、2つの統合Σ-Δ ADC用の電源電圧を生成します。これらのADCはバッテリの電流、電圧、温度を正確に測定して、自動車のバッテリの健全性と充電状態を示します。

このデバイスは内蔵の16.384MHz高周波発振器で動作します。プログラマブル・クロック・デバイダを介してシステム・クロックを供給し、そこからコア・クロックの動作周波数が生成されます。ロー・パワー動作用の32.768kHz発振器も内蔵しています。

アナログ・サブシステムは、様々な電流および電圧範囲の監視を可能にするプログラマブルゲイン・アンプ(PGA)を備えたADCで構成されています。アナログ・サブシステムには、高精度の内部リファレンスも含まれます。

ADuCM342には、アプリケーションの必要に応じてコア・ソフトウェアの制御下で設定可能な一連のオンチップ・ペリフェラルが統合されています。これらのペリフェラルには、シリアル・ポート・インターフェース(SPI)シリアル入出力通信コントローラ、6つの汎用入出力(GPIO)ピン、1つの汎用タイマー、ウェークアップ・タイマー、およびウォッチドッグ・タイマーが含まれます。詳細については、ADuCM342ハードウェア・リファレンス・マニュアルを参照してください。

ADuCM342は、ロー・パワー動作が重要なバッテリ駆動アプリケーションで動作するように設計されています。マイクロコントローラ・コアを通常動作モードに設定することができ、その結果、すべてのペリフェラルがアクティブなときのシステム全体の消費電流は18.5mAになります。また、プログラムの直接制御下において、多数のロー・パワー動作モードで構成することもでき、その場合の消費電流は100μA未満です。

ADuCM342は、オートモーティブ環境での単線式高電圧通信向けにローカル相互接続ネットワーク(LIN)の物理インターフェースを内蔵し、LINトランシーバーはLIN 2.2Aおよび米国自動車技術者協会(SAE)J2602-2に準拠しています。

このデバイスは3.6V~19V(VDD、ピン26)の外部電源で動作し、−40°C~+115°Cの温度範囲で仕様規定されています。追加の標準仕様は+115°C~125°Cです。

このデータシートの情報は、シリコン・リビジョンA60に関連します。

ADuCM342は、ISO 26262アプリケーションでの使用を想定して開発されています。自動車安全水準C(ASIL C)に対応し、シングルポイント故障対処の有効性評価値(SPFM)90%とレイテント故障対処の有効性評価値(LFM)60%をIC部品レベルでサポートします。

ADuCM342は、低電磁放射で高電磁耐性のデバイスです。

アプリケーション

  • オートモーティブおよび軽移動車用のバッテリ検知および管理
  • xEVの補助バッテリのモニタリング
  • 産業および医療分野における電源用の鉛酸バッテリ測定

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 1
1Ku当たりの価格 最低価格:$6.48

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADUCM342WFSBCPZ-RL
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

9 14, 2023

- 23_0142

Qualification of Alternate Fab Site for Eflash Products

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

9 14, 2023

- 23_0142

arrow down

Qualification of Alternate Fab Site for Eflash Products

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

EVAL-ADUCM342

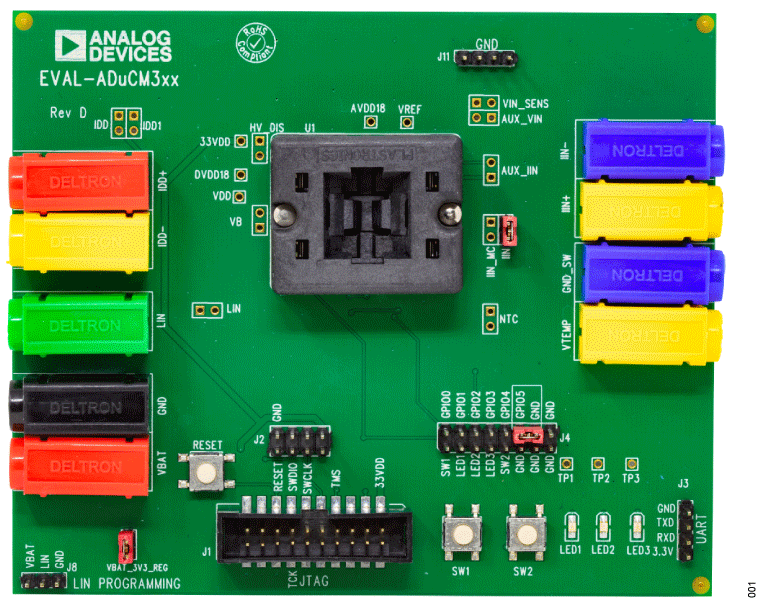

EVAL-ADuCM342EBZ開発システム

zoom

EVAL-ADUCM342

EVAL-ADuCM342EBZ開発システム

EVAL-ADuCM342EBZ開発システム

製品の詳細

ADuCM342は、高性能デュアルΣ-Δ A/Dコンバータ(ADC)を中心に、32ビットARM Cortex-M3プロセッサ、およびフラッシュ/EEメモリを1つのチップ上に搭載した完全統合型、8kSPSデータ・アクイジション・システムです。

ADuCM342は、12Vのオートモーティブ・アプリケーションにおけるバッテリ監視用の完全なシステム・ソリューションです。ADuCM342は、必要な機能をすべて統合化して、広範囲の動作条件にわたってバッテリ電流、電圧、温度などの12Vバッテリパラメータを正確かつインテリジェントに監視、処理、および診断します。ADuCM342は、128kBのプログラム・フラッシュを搭載しています。

EVAL-ADuCM342EBZ開発システムは、ADuCM342をサポートしており、ADuCM342シリコンの評価に柔軟なプラットフォームを提供します。EVAL-ADuCM342EBZ開発システムでは、32ピンLFCSPソケットにより、デバイスを素早く着脱できます。また、迅速な測定セットアップを可能にするために必要な接続も提供します。デバッグと簡単なコード開発を支援するために、アプリケーション・ボードにはスイッチとLEDが用意されています。各ペリフェラルの主な機能とその設定方法の例を示すサンプル・コード・プロジェクトも提供されています。

ADuCM342の完全な仕様は、アナログ・デバイセズから入手できるADuCM342のデータシートに記載されています。EVAL-ADuCM342EBZ評価用ボードを使用する際は、このユーザ・ガイドと併せてADuCM342のデータシートを参照してください。
