ADSY1100

4 Tx/4 Rx、0.1GHz～20GHz Apollo MxFE 3UVPXチューナー + デジタイザ + プロセッサ

すべて表示 showmore-icon

: 発売前 tooltip
: 発売前 tooltip
查看： 製品の詳細
arrow-icon
製品の詳細

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示 (Rev.PrA)
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 24
1Ku当たりの価格
価格は未定
特長
  • 4つの送信（Tx）チャンネル
    • 最大28GSPS DAC
  • 4つの受信（Rx）チャンネル
    • 最大20GSPS ADC
  • 交換可能なRFチューナー・パーソナリティ・カード
    • チューニング範囲：0.1～20GHz
    • 複数のチューナー・オプション
    • 位相コヒーレンシとホップ・コヒーレンシ
  • メモリ・オプション
    • 8GB DDR4データ・メモリ
    • 4GB DDR4処理メモリ
    • 270Mb Ultra RAM
  • Apollo MxFE™統合デジタル・シグナル・プロセッサ
    • DDCおよびDUC最大1,536倍
    • RXからTXへのループバック
    • フラクショナル・サンプル・レート・コンバータ
    • 512ポイントFFTスニファ
  • 12V電源
  • Virtex™ VU11P
  • Zynq™ ZU4EG
  • オフロード・インターフェイスと制御インターフェイス
    • 1Gbイーサネット
    • 10Gbイーサネット
    • 40Gbイーサネット
    • 100Gb光イーサネット（× 2）
    • PCIe Gen 3インターフェイス（× 8レーン）
  • SOSA準拠
    • 1インチ・ピッチ3UVPXフォーム・ファクタ
製品概要
show more Icon

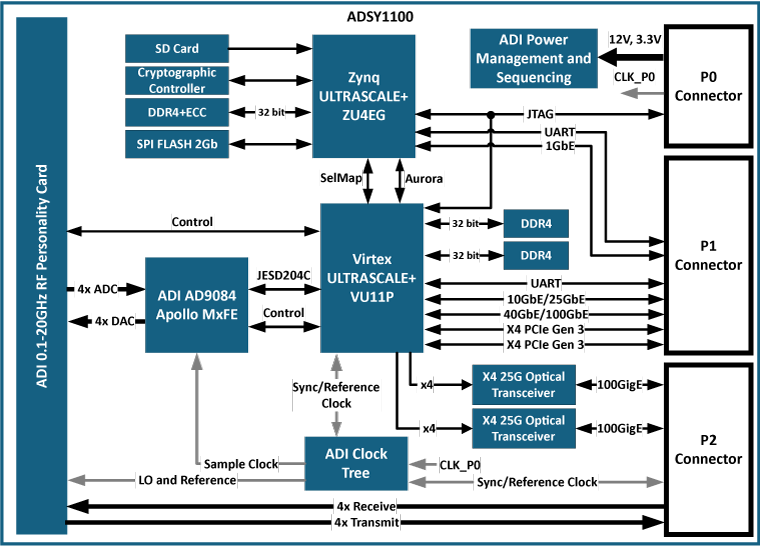

アナログ・デバイセズのADSY1100シリーズは、3UVPX SOSA™に準拠したフォーマットの広帯域マルチチャンネルRFデジタイザのファミリです。このシステムは、アナログ･デバイセズが開発した次世代の「Apollo」MXFE™ 製品（AD9084）を中心に構築され、4Tx/4Rx構成で最大28GSPSのDACサンプル・レートと最大20GSPSのADCサンプル・レートを備えています。AD9084には、デジタル・デシメーション、補間、数値制御発振器（NCO）、FFTスニファ、RXからTXへのループバック、リニアライゼーション・アルゴリズム、フラクショナル・レート・サンプラなどの統合デジタル信号処理機能が搭載されています。こうした電力効率の高いデジタル・シグナル・プロセッサ機能を内蔵することで、FPGAリソースが解放され、ミッションに特化したユーザ定義の処理が可能になります。このデジタイザ・カードには、AD9084とAMD Virtex™ Ultrascale+ファミリのFPGAとが組み合わされています。FPGAの設定オプションは、ユーザが処理と電力の要件に応じて適宜変更できます。交換可能なRF/マイクロ波チューナー・パーソナリティ・カードを、単一の1インチ・ピッチ・シャーシ内のデジタイザ・カードに取り付けることで、様々なアプリケーションで最適なパフォーマンスを実現します。バックプレーン・コネクタには、Sensor Open Systems Architecture™（SOSA™）に準拠したスロット・プロファイルが採用されており、お客様のプロトタイプ・デモンストレーションに適した柔軟なシステム設計を行えます。迅速な導入を可能にするためにソフトウェア・ドライバが提供されています。

アプリケーション

  • 電子テストおよび計測システム
  • レーダーと通信
  • 電子戦
  • フェーズド・アレイ・システム
  • 広帯域通信システム
