ADRF6821

DPD RFIC、450 MHz ~ 2800 MHz、フラクショナル N PLL および VCO 内蔵

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$20.01
特長
  • フラクショナル N PLL 内蔵 DPD レシーバ
  • RF 入力周波数範囲: 450 MHz ~ 2800 MHz
  • 内部 LO 入力周波数範囲: 450 MHz ~ 2800 MHz
  • SPDT 吸収型 RF スイッチ付きデュアル RF 入力
  • シングルエンド 50 Ω 入力向け統合型 RF バラン
  • RF 入力の全範囲をカバーする統合型 VCO
  • デジタル的に設定可能な LO 位相オフセットおよび DC ゼロ調整
  • 4 線式 SPI を介してプログラム可能

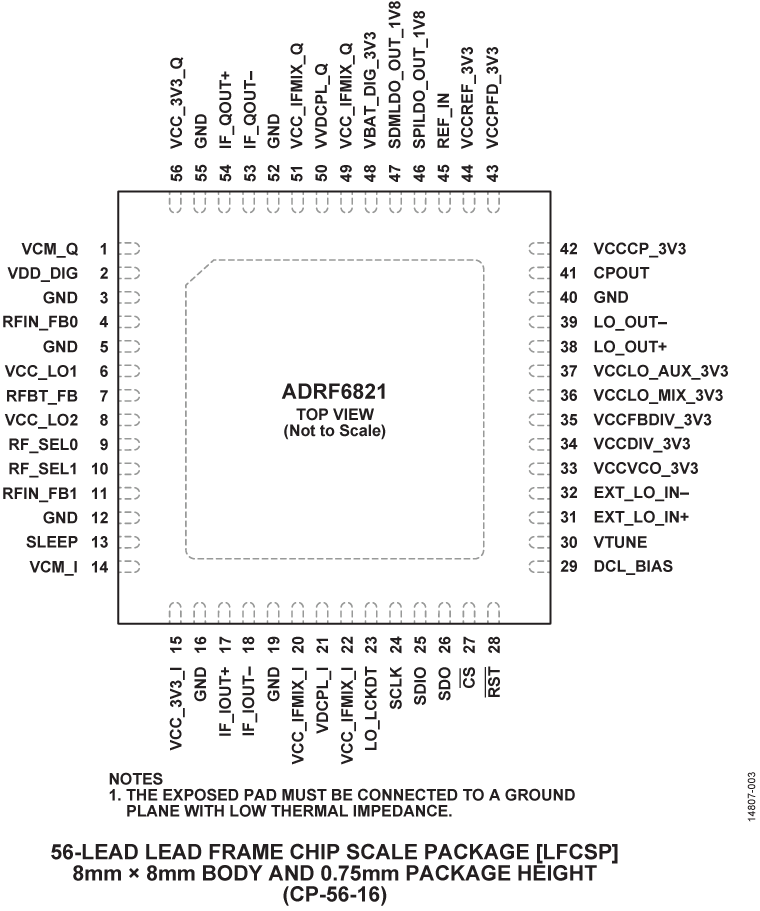

  • 56 ピン、8 mm × 8 mm LFCSP
製品概要
show more Icon

ADRF6821 は、高集積、デュアル無線周波数(RF)入力のゼロ中間周波数(IF)/低 IF RFIC レシーバで、直交復調器、デジタル・ステップ減衰器(DSA)、IF リニアアンプ、統合型フラクショナル N フェーズロック・ループ(PLL)、低位相ノイズのマルチコア電圧制御発振器(VCO)を内蔵しています。RFIC は、通信のデジタル・プリディストーション(DPD)システムに最適です。

ADRF6821 では、高い絶縁性を備えた 2:1 RF スイッチとオンチップの広帯域 RF バランにより、2 つのシングルエンドの 50 Ω 終端 RF 入力に対応しています。プログラム可能な減衰器を備えているので、高直線性復調器コアに対して適切な差動 RF 入力レベルとなります。内蔵の減衰器は、ステップ・サイズは 1 dB で 減衰範囲は15 dB です。復調器の後段には高直線性 IF アンプが接続されており、シグナル・チェーンの次の部品(通常は A/D コンバータ(ADC))とのインターフェースを行います。

ADRF6821には、差動局部発振器(LO)用入力信号を生成する2つの方法があります。1 つは内蔵の低位相ノイズ VCO とフラクショナル N シンセサイザを使用して内部的に生成する方法、もう 1 つは外部的に低位相ノイズ LO 信号を外部的に供給する方法。内蔵シンセサイザにより、LOの連続した 周波数 範囲は450 MHz ~ 2800 MHz をカバーします。PLL リファレンス入力は広い周波数範囲に対応しており、位相周波数検出器(PFD)の前にリファレンス分周器を内蔵しています。

選択した方法に応じ、内蔵のフラクショナル N シンセサイザの出力が 2 分周の直交位相スプリッタに供給されます。外部 LO 経路からの供給は、2× LO 信号を 2 分周直交位相スプリッタとともに使用して、ミキサーに供給する直交 LO 入力を生成することができます。

ADRF6821 は、最新のシリコン・ゲルマニウム(SiGe)バイポーラ相補型金属酸化膜半導体(BiCMOS)プロセスを使用して製造され、露出パッド付きの 56 ピン、RoHS 準拠、8 mm × 8 mm LFCSP パッケージを採用してます。性能は、−40°C ~ +105°C のケース温度範囲で仕様規定されています。

アプリケーション

  • 携帯電話 W-CDMA/GSM/LTE
  • DPD レシーバ
  • マイクロ波ポイント to ポイント無線

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$20.01

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADRF6821ACPZ
  • HTML
  • HTML
ADRF6821ACPZ-RL7
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

7 3, 2018

- 18_0097

ADRF6821 Process Robustness Improvement and Die Revision

ADRF6821ACPZ

製造中

ADRF6821ACPZ-RL7

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

7 3, 2018

- 18_0097

arrow down

ADRF6821 Process Robustness Improvement and Die Revision

ADRF6821ACPZ

製造中

ADRF6821ACPZ-RL7

製造中

ソフトウェアおよび製品のエコシステム

評価用キット 1

reference details image

EVAL-ADRF6821

ADRF6821 評価用ボード

zoom

EVAL-ADRF6821

ADRF6821 評価用ボード

ADRF6821 評価用ボード

機能と利点

  • ADRF6821 用のフル機能評価用ボード
  • 単電源: 5.6 V
  • 制御用 ACE ソフトウェア

製品の詳細

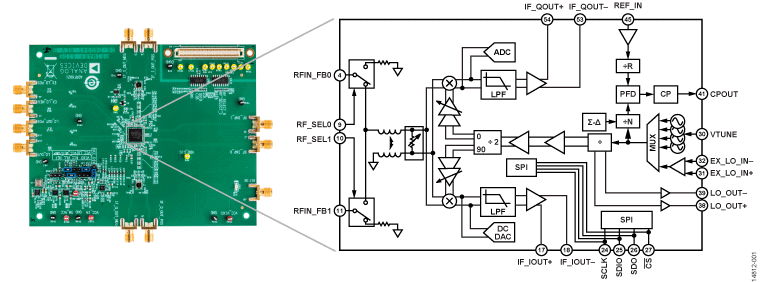

ADRF6821-EVALZ は、ADRF6821 の性能を評価する評価用ボードです。この評価用ボードには、ADRF6821、SDP-S コントローラ・ボード用コネクタ、電源コネクタ、レギュレータ、サブミニチュア・バージョン A(SMA)コネクタが内蔵されています。ADRF6821-EVALZ には、ADRF6821 をプログラミングするために SDP-S コントローラ・ボードが必要です。ADRF6821-EVALZ は、 ロジャース社の 4 層プリント基板(PCB)を使用しています。


ADRF6821 は、450 MHz ~ 2800 MHz の無線周波数(RF)入力に対応する高性能の広帯域復調器ソリューションです。この高集積度のデバイスは、2:1 入力 RF スイッチ、統合型 RF バラン、直交復調器、統合型フェーズロック・ループ(PLL)/電圧制御発振器(VCO)、統合型中間周波数(IF)アンプ、A/D コンバータ(ADC)ドライバで構成されています。最大 500 MHz の入出力帯域幅に対応し、15 dB のプログラム減衰器を内蔵しています。ADRF6821 に内蔵されている PLL/VCO は、900 MHz ~ 5600 MHz の 2× 局部発振器(LO)信号を生成します。


ADRF6821 データシートに詳細が掲載されています。評価用ボードを使用する際は、このデータシートを併用してください。
