ADRF5717

新規設計に推奨

Silicon Digital Attenuator, 2-Bit, 1 MHz to 30 GHz

利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.J)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。

Viewing:

製品情報

  • Ultrawideband frequency range: 1 MHz to 30 GHz
  • Attenuation range: 16 dB typical steps to 48 dB
  • Low insertion loss
    • 1.5 dB to 8 GHz
    • 2.0 dB to 18 GHz
    • 2.8 dB to 30 GHz
  • Attenuation accuracy
    • ±(0.20 + 2.3% of attenuation state) dB typical up to 8 GHz
    • ±(0.30 + 3.2% of attenuation state) dB typical up to 18 GHz
    • ±(0.30 + 6.5% of attenuation state) dB typical up to 30 GHz
  • Typical step error
    • ±0.8 dB typical up to 8 GHz
    • ±1.3 dB typical up to 18 GHz
    • ±3.3 dB typical up to 30 GHz
  • High input linearity
    • P0.1dB insertion loss state: 30 dBm typical
    • P0.1dB other attenuation states: 30 dBm typical
    • IP3 insertion loss state: 51 dBm typical
    • IP3 other attenuation state: 49 dBm typical
  • High RF power handling
    • Input at ATTIN and ATTOUT
      • 30 dBm typical steady state average
      • 33 dBm typical steady state peak
  • RF amplitude settling time (0.1 dB of final RFOUT): 6.6 μs typical
  • Single-supply operation supported
  • Tight distribution in relative phase
  • No low frequency spurious signals
  • Parallel mode control, CMOS-/LVTTL-compatible
  • 20-terminal, 3 mm x 3 mm, land grid array [LGA] package

The ADRF5717 is a silicon, 2-bit digital attenuator with 48 dB attenuation range in 16 dB steps supporting glitch-free operation.

The ADRF5717 operates from 1 MHz to 30 GHz with better than 2.8 dB of insertion loss and better than 3.3 dB attenuation accuracy.

The ATTIN and ATTOUT port of the ADRF5717 have an RF power handling capability of a 30 dBm steady state average and a 33 dBm steady state peak.

The ADRF5717 requires a dual-supply voltage of +3.3 V and −3.3 V. The device features parallel mode control and complementary metal-oxide semiconductor (CMOS)-/low voltage transistor to transistor logic (LVTTL)-compatible controls.

The ADRF5717 can also operate with a single positive supply voltage (VDD) applied while the negative supply voltage (VDD) is tied to ground. See the Theory of Operation section for more details.

The ADRF5717 RF ports are designed to match a characteristic impedance of 50 Ω. The ADRF5717 comes in a 20-terminal, 3 mm × 3 mm, RoHS compliant, LGA package and operates from −40°C to +105°C

Applications

  • Industrial scanners
  • Test and instrumentation
  • Cellular infrastructure: 5G millimeter wave
  • Military radios, radars, and electronic counter measures (ECMs)
  • Microwave radios and very small aperture terminals (VSATs)

ADRF5717
Silicon Digital Attenuator, 2-Bit, 1 MHz to 30 GHz
ADRF5717 - Functional Block Diagram ADRF5717 Pin Configuration EVAL-ADRF5717 ADRF5716/ADRF5717 Evaluation Board Photo - Top View ADRF5716/ADRF5717 Evaluation Board Photo Bottom View ADRF5716/ADRF5717 Evaluation Board Photo - Angle View
myAnalogに追加

myAnalogの製品セクション(通知受け取り)、既存/新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。


ドキュメント

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存/新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト

ツールおよびシミュレーション

Sパラメータ 1


評価用キット

eval board
EVAL-ADRF5717

ADRF5717(2ビット、1MHz~30GHzのシリコン・デジタル・アッテネータ)の評価

機能と利点

  • ADRF5717用のフル機能評価用ボード
  • テスト装置への容易な接続
  • キャリブレーション用の追加のスルー・ライン

製品詳細

ADRF5717は、シリコン・オン・インシュレータ(SOI)プロセスで製造された、48dBの減衰範囲を備えた2ビット・デジタル・アッテネータです。

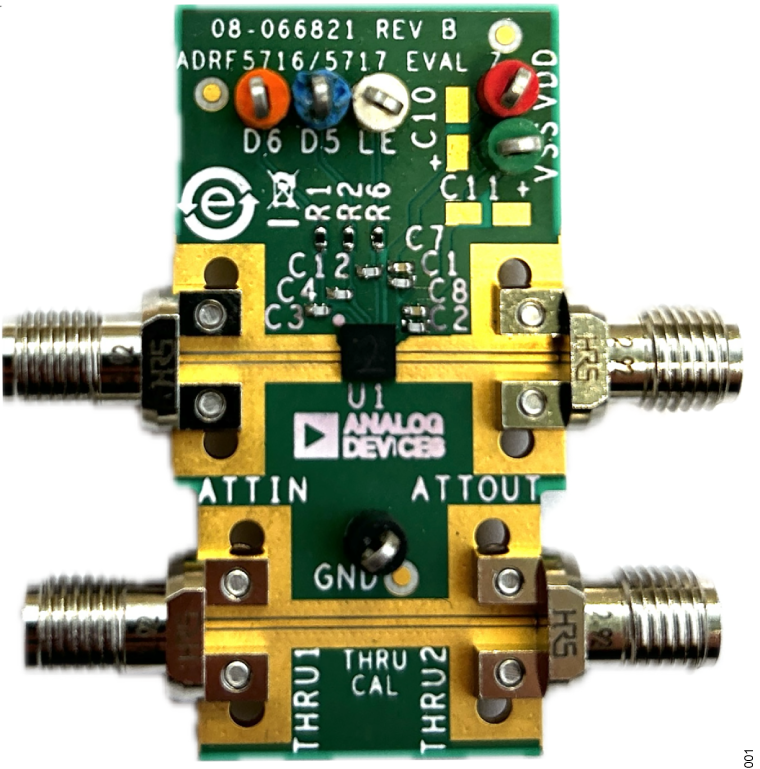

このユーザ・ガイドでは、ADRF5717の機能と性能を簡単に評価できるように設計されたADRF5717-EVALZ評価用ボードについて説明します。この評価用ボードの写真を上に示します。

ADRF5715の詳細については、ADRF5715のデータシートを参照してください。ADRF5717-EVALZを使用する際は、このユーザ・ガイドと併せてADRF5715のデータシートも参照してください。

EVAL-ADRF5717
ADRF5717(2ビット、1MHz~30GHzのシリコン・デジタル・アッテネータ)の評価
EVAL-ADRF5717 ADRF5716/ADRF5717 Evaluation Board Photo - Top View ADRF5716/ADRF5717 Evaluation Board Photo Bottom View ADRF5716/ADRF5717 Evaluation Board Photo - Angle View
