製品概要

機能と利点

  • 反射設計
  • 低挿入損失:44GHzで1.8dB
  • 高アイソレーション:44GHzで28dB
  • 高入力直線性
    • 0.1dB電力圧縮ポイント(P0.1dB):37dBm
    • 3次インターセプト・ポイント(IP3):52dBm
  • 大RF電力処理:
    • 28dBm(平均)
    • 36dBm(ピーク)
  • 単電源動作:3.3V
    • 内部負電圧発生器(NVG)
  • RFのセトリング・タイム(0.1dBの最終RF出力まで):45ns
  • 20端子、3mm × 3mm、ランド・グリッド・アレイ・パッケージ
  • ADRF5300とピン互換:24GHz~32GHz

製品概要

ADRF5301は、シリコン・プロセスを使って製造した反射単極双投(SPDT)スイッチです。

ADRF5301は、35GHz~44GHzの5Gアプリケーション用に開発されました。このデバイスは、1.8dBの低挿入損失、28dBの高アイソレーション、平均28dBmおよびピーク36dBmの無線周波数(RF)入力電力処理機能を備えています。

ADRF5301は負電圧発生器(NVG)を内蔵しているので、VDDピンに3.3Vを供給する単一の正側(供給)電源で動作できます。このデバイスは、相補型金属酸化膜半導体(CMOS)/低電圧トランジスタ-トランジスタ・ロジック(LVTTL)の互換制御を行います。

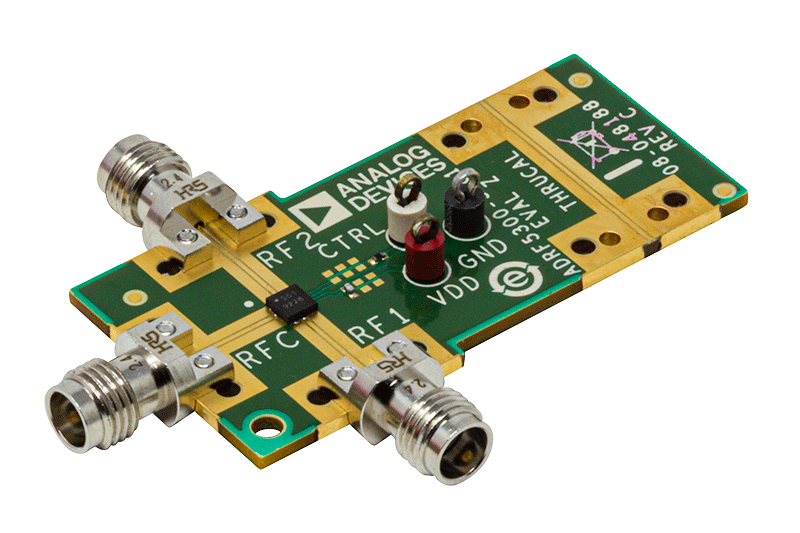

ADRF5301は、24GHz~32GHzで動作するADRF5300とのピン互換性を備えています。

ADRF5301は、20端子、3mm × 3mm、RoHS準拠、ランド・グリッド・アレイ(LGA)パッケージといった特徴を備え、−40°C~+105°Cで動作可能です。

アプリケーション

  • 工業用スキャナ
  • 試験用計測器
  • セルラ・インフラストラクチャmmWave 5G
  • 防衛用無線、レーダー、電子対抗手段(ECM)
  • マイクロ波無線および超小型地上局(VSAT)
