製品概要
機能と利点
- 無反射 50 Ω 設計
- 正電圧制御範囲: 0 V ～ 3.3 V
- 低挿入損失: 8.0 GHz で 0.8 dB
- 高アイソレーション: 8.0 GHz で 34 dB
- 大電力処理
- スルー・パス: 33 dBm
- 終端パス: 27 dBm
- 高直線性
- 1 dB 圧縮ポイント（P1dB）: 37 dBm（代表値）
- 入力 3 次インターセプト・ポイント（IIP3）: 8.0 GHz で 58 dBm（代表値）
- ESD 定格: 4 kV の人体モデル（HBM）
- 4 mm × 4 mm、24 ピン LFCSP パッケージ
- 低周波数スプリアスなし
- RF セトリング・タイム（最終的な RFOUT の 0.05 dB マージンを含む）: 9 µs
製品概要
ADRF5040 は汎用の広帯域、高アイソレーション、無反射、単極 4 投（SP4T）スイッチで、LFCSP 表面実装パッケージを採用しています。このスイッチは 9 kHz ～ 12.0 GHz で使うことができ、高アイソレーションと低挿入損失を実現します。このスイッチは、アイソレーションが 34 dB、8.0 GHz までの挿入損失が 0.8 dB、最終的な無線周波数出力（RFOUT）の 0.05 dB マージンのセトリング・タイムが 9 µs です。このスイッチは +3.3 V と 0 V の正制御電圧で動作し、+3.3 V と –3.3 V の電源が必要です。ADRF5040 は 4 mm × 4 mm の 表面実装 LFCSP パッケージを採用しています。
アプリケーション
- 試験用計測器
- マイクロ波無線および超小型地上局（VSAT）
- 防衛用無線、レーダー、電子対抗手段（ECM）
- 光ファイバおよび広帯域通信
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
評価キット (1)
参考資料
ツールおよびシミュレーション
S-Parameter
ZIP
ADRF5040 S-parameters
1.36 M
設計ツール
ADIsimRF
アナログ・デバイセズのADIsimRF設計ツールは、カスケード・ゲインやノイズ指数、IP3、P1dB、総合消費電力などRFシグナル・チェーン内の最も重要なパラメータの計算を行います。
サポート ＆ ディスカッション
ADRF5040 Discussions
RE: ADRF5040 low and high temperature measurement
15 週間前 RF and Microwave

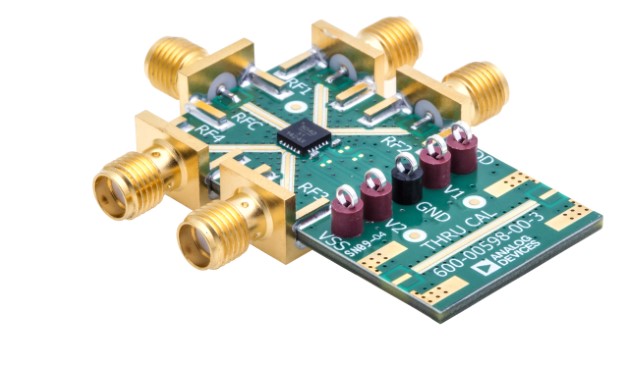

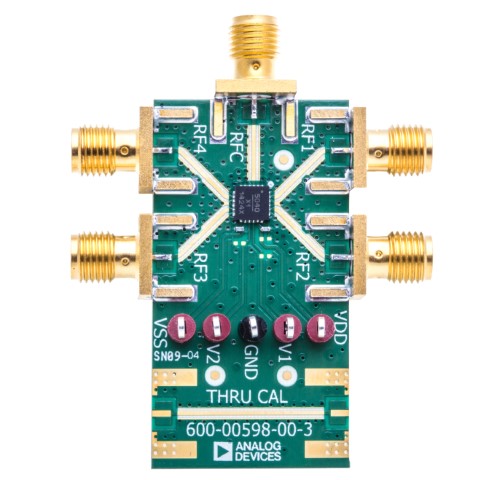

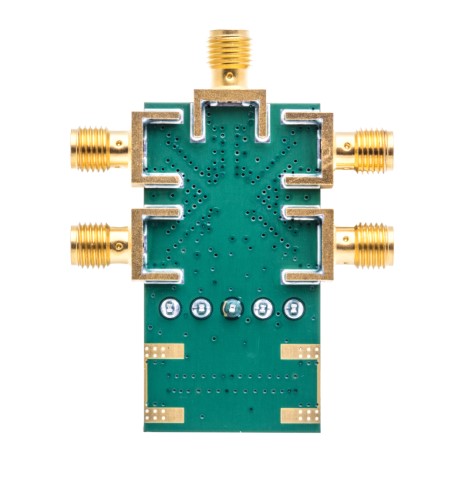

評価用ボード
