製品概要
機能と利点
- 超小型のSC70およびSOT-23パッケージ
- 低い温度係数：75ppm/℃（max）
- LM4040/LM4050とピン互換
- 初期精度：±0.1％
- 外部コンデンサが不要
- 広い動作電流範囲：50μA～15mA
- 拡張工業用温度範囲：－40～＋125℃
- 車載アプリケーション向け品質評価済

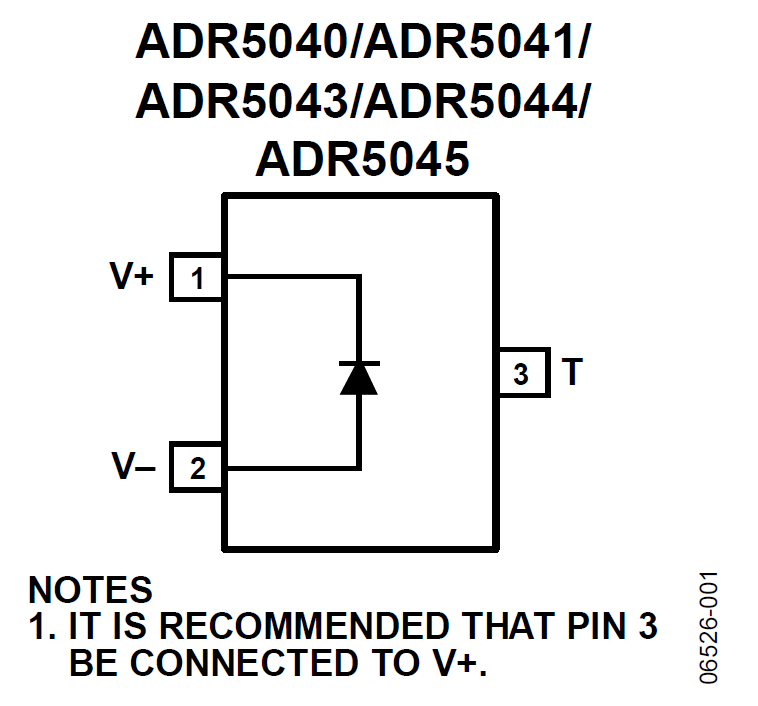

製品概要
小さい実装スペースを必要とするアプリケーション向けに設計された
ADR5040/ADR5041/ADR5043/ADR5044/ADR5045は、高精度のシャント・リファレンス電圧であり、超小型のSC70パッケージとSOT-23パッケージを採用しています。これらの電圧リファレンスは、多目的で使いやすいリファレンスであるため、多くのアプリケーションで使用することができます。これらの製品は、低い温度ドリフト、0.1％より優れた初期精度および迅速なセトリング時間を特長としています。
2.048V、2.5V、3.0V、4.096Vおよび5.0Vの出力電圧が可能で、ADR5040/ADR5041/ADR5043/ADR5044/ADR5045の最新デザインでは、外付けコンデンサによる補償が不要で、しかもリファレンスは任意の容量性負荷に対して安定しています。最小動作電流は、僅か50μAから最大15mAまで増加します。これらのリファレンス電圧は、この小さい動作電流と使い易さにより、ハンドヘルド型のバッテリ駆動アプリケーションに最適です。このレファレンスのファミリーは、拡張温度範囲－40℃～＋125℃にわたって特性化されています。ADR5041WとADR5044Wは、車載アプリケーション向けに品質評価されており3ピンSOT-23パッケージで供給されます。
アプリケーション- ポータブル型、バッテリ駆動の装置
- 車載用
- 電源
- データ･アクイジション･システム
- 計測機器およびプロセス制御
- 電力監視
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
下記製品はLTspiceで使用することが出来ます。:
ADR5044
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| ADR5044AKSZ-REEL7 | 材料宣誓書（MD） | 信頼性データ | 3-Lead SC70 | |
| ADR5044ARTZ-REEL7 | 材料宣誓書（MD） | 信頼性データ | 3-Lead SOT-23 | |
| ADR5044BKSZ-REEL7 | 材料宣誓書（MD） | 信頼性データ | 3-Lead SC70 | |
| ADR5044BRTZ-REEL7 | 材料宣誓書（MD） | 信頼性データ | 3-Lead SOT-23 | |
| ADR5044WARTZ-R7 | 材料宣誓書（MD） | 信頼性データ | 3-Lead SOT-23 | |
| ADR5044WBRTZ-R7 | 材料宣誓書（MD） | 信頼性データ | 3-Lead SOT-23 | |
| ウェハ・ファブリケーション・データ |
