製品概要

機能と利点

  • 超小型のSC70およびSOT-23パッケージ
  • 低い温度係数:75ppm/℃(max)
  • LM4040/LM4050とピン互換
  • 初期精度:±0.1%
  • 外部コンデンサが不要
  • 広い動作電流範囲:50μA~15mA
  • 拡張工業用温度範囲:-40~+125℃
  • 車載アプリケーション向け品質評価済

製品概要

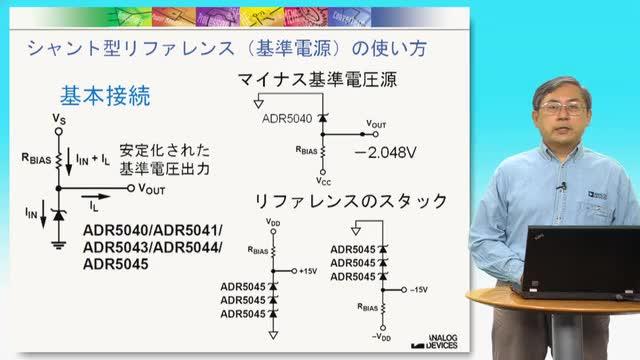

小さい実装スペースを必要とするアプリケーション向けに設計されたADR5040/ADR5041/ADR5043/ADR5044/ADR5045は、高精度のシャント・リファレンス電圧であり、超小型のSC70パッケージとSOT-23パッケージを採用しています。これらの電圧リファレンスは、多目的で使いやすいリファレンスであるため、多くのアプリケーションで使用することができます。これらの製品は、低い温度ドリフト、0.1%より優れた初期精度および迅速なセトリング時間を特長としています。

2.048V、2.5V、3.0V、4.096Vおよび5.0Vの出力電圧が可能で、ADR5040/ADR5041/ADR5043/ADR5044/ADR5045の最新デザインでは、外付けコンデンサによる補償が不要で、しかもリファレンスは任意の容量性負荷に対して安定しています。最小動作電流は、僅か50μAから最大15mAまで増加します。これらのリファレンス電圧は、この小さい動作電流と使い易さにより、ハンドヘルド型のバッテリ駆動アプリケーションに最適です。このレファレンスのファミリーは、拡張温度範囲-40℃~+125℃にわたって特性化されています。ADR5041WとADR5044Wは、車載アプリケーション向けに品質評価されており3ピンSOT-23パッケージで供給されます。

アプリケーション
  • ポータブル型、バッテリ駆動の装置
  • 車載用
  • 電源
  • データ・アクイジション・システム
  • 計測機器およびプロセス制御
  • 電力監視
