ADN4670

LVDSクロック・ドライバ、1:10、プログラマブル

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$5.08
機能
  • 低出力スキュー:30ps(typ)以下
  • 1つの差動クロック入力を10個のLVDSクロック出力に分配
  • プログママブル性:2つの差動クロック入力のうち1つを選択可能(CLK0、CLK1)、 差動クロック出力を個々にイネーブル/ディセーブルに設定可能
  • 信号レート:最大1.1GHz(typ)
  • 電源電圧範囲: 2.375 V~2.625 V
  • ±100 mVの差動入力スレショールド
  • レールtoレールの入力コモンモード範囲
  • パワーダウン期間でI/Oピンはフェール・セーフVDD= 0 V

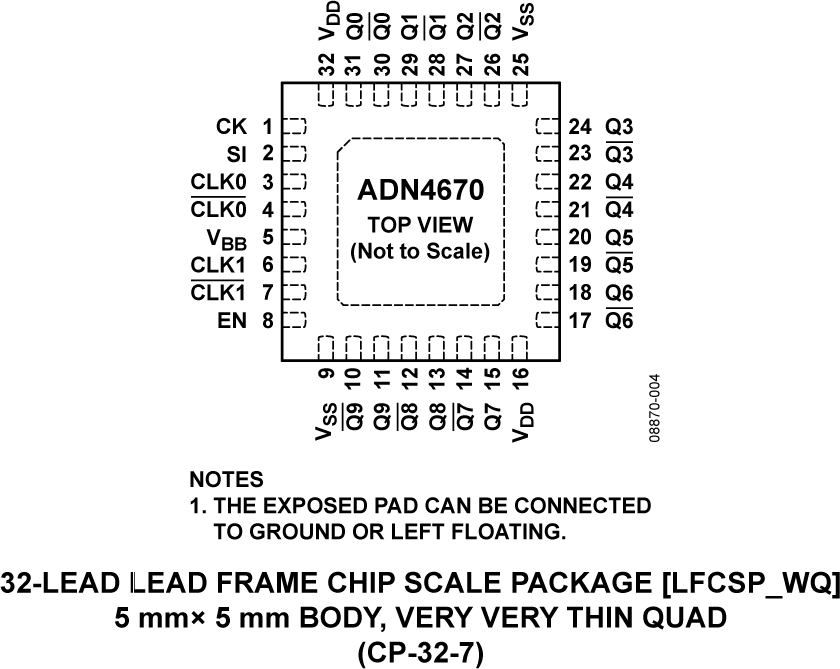

  • 小型32ピンLFCSPパッケージを採用
  • 工業用動作温度範囲:-40℃~+85℃
追加の詳細
show more Icon
ADN4670は低電圧差動シグナリング(LVDS)のクロック・ドライバで、1つの差動のクロック入力信号を10個の差動クロック出力に拡張することが出来ます。この製品はシンプルなシリアル・インターフェースを使ってプログラム可能で、2つのクロック入力の1つ (CLK0/CLK0 またはCLK1/CLK1) を選択でき、差動出力(Q0/Q0~Q9/Q9) のいずれの出力もイネーブルまたはディセーブル(トライステート)にすることが出来ます。ADN4670は、50Ωのトランスミッション・ライン環境で使うように設計されています。

イネーブル入力ENがハイのとき、デバイスはシフトレジスタにクロッキングされる11データ・ビットによってプログラムされます。最初の10ビットは出力がイネーブルかどうかを決め(0=ディセーブル、1=イネーブル)、11番目のビットでクロック入力(0=CLK0、1=CLK1)を選びます。12番目のクロック・パルスは、シフトレジスタからコントロール・レジスタにデータを転送します。

ADN4670は工業用温度範囲にわたって完全仕様化されており、32ピンのLFCSPパッケージを採用しています。


アプリケーション
  • クロック分配ネットワーク
  • 質問する

    modal close icon

    以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

    検索

    search button redirect icon

    その他のサポート

    サポート

    アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

    ADIサポート・ページはこちら
    Engineer Zone Icon

    ADIコミュニティに問い合わせる。

    EngineerZoneコミュニティはこちら

    Tool_OpenIcon

    よく聞かれる質問(FAQ)

    製品モデル 4
    1Ku当たりの価格 最低価格:$5.08

    利用上の注意

    close icon

    アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


    本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

    なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

    ドキュメント

    ドキュメント

    アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
    製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
    ADN4670BCPZ
    • HTML
    • HTML
    ADN4670BCPZ-REEL7
    • HTML
    • HTML
    ADN4670BSTZ
    • HTML
    • HTML
    ADN4670BSTZ-REEL7
    • HTML
    • HTML

    モデルでフィルタ

    reset

    重置过滤器

    製品モデル

    製品ライフサイクル

    PCN

    8 6, 2014

    - 13_0230

    Assembly and Test Transfer of Select 3.5x3.5, 4x3, 4x4, and 5x5mm LFCSP Products to STATS ChipPAC China

    10 18, 2016

    - 16_0034

    Assembly Relocation of Select LQFP,LQFP_EP,MQFP,TQFP,TQFP_EP Products to Stats ChipPAC China Jiangyin

    モデルでフィルタ

    reset

    重置过滤器

    製品モデル

    製品ライフサイクル

    PCN

    8 6, 2014

    - 13_0230

    arrow down

    Assembly and Test Transfer of Select 3.5x3.5, 4x3, 4x4, and 5x5mm LFCSP Products to STATS ChipPAC China

    10 18, 2016

    - 16_0034

    arrow down

    Assembly Relocation of Select LQFP,LQFP_EP,MQFP,TQFP,TQFP_EP Products to Stats ChipPAC China Jiangyin
