ADN2850: プログラマブル抵抗、不揮発性メモリ内蔵、デュアル、1024ポジション (Rev. 0)9/10/2008PDF1900 kB
製品概要
機能と利点
- デュアル・チャンネル、1024 ポジションの分解能
- 公称抵抗値: 25 kΩ、250 kΩ
- 公称抵抗値許容誤差: ±8%（max）
- 低温度係数: 35 ppm/℃
- 単電源動作: 2.7 V ～ 5 V または両電源動作: ±2.5 V
- 電流モニタリング構成機能
- SPI 互換シリアル・インターフェース
- 不揮発性メモリにワイパー設定を保存
- パワーオン時に EEMEM 設定値でリフレッシュ
- 永久的なメモリ書込み保護
- EEMEM メモリに抵抗偏差値を保持
- ユーザー定義情報の保持用に 26 バイトの不揮発性余剰メモリ
- 1 M のプログラミング・サイクル
- 100 年間（typ）のデータ保持が可能
製品概要
ADN2850は、デユアル・チャンネル、不揮発性メモリ内蔵の、1024分解能を持ったデジタル制御のポテンションメータで、最大で±8%の低い抵抗値許容誤差の保障が提供されています。この製品は、機械的なレオスタットと同じ電子的調整機能を提供し、優れた分解能、固体素子としての信頼性、非常に小さい温度係数性能を備えています。SPI®互換のシリアル・インターフェースを介してADN2850の多様な設定機能を使うと、16モードの動作と調整が可能になります。これには、スクラッチ・パッド・プログラミング、メモリへの保存／再保存、抵抗値のインクリメント／デクリメント、±6dBステップでのログ抵抗値変更、ワイパー設定値のリードバック、余剰EEMEMへのユーザー定義情報の保持（たとえば、他の部品のためのメモリ・データ、ルックアップ・テーブルあるいはシステム識別情報）などが含まれています。
スクラッチ・パッド・プログラミング・モードでは、W端子とB端子間の抵抗を設定するような特定の設定をRDACレジスタに直接プログラムすることができます。この設定はEEMEMに保存することができ、そしてシステムのパワーオンの間にEEMEMレジスタに格納されていた値をRDACレジスタに自動的に再ロードします。
EEMEMの内容は、動的に、または外部PRストローブを通して再保存することが可能で、WP機能はEEPROMの内容を保護します。プログラミングを簡素化するために、別々にまたは同時に直線的なインクリメントまたはデクリメントコマンドを、RDACのワイパーを、一回につき1ステップ上昇または下降させるために、使うことができます。ワイパー設定における対数の±6dB変化用としては、レフトまたはライト・ビット・シフト・コマンドを、ダブルまたはハーフのRDACワイパー設定として使うことができます。
ADN2850のパターン化された抵抗許容値は、EEMEM内に保存されます。しかしながら、実際のフルスケールの抵抗値は、ホストプロセッサのリードバック・モードによって知ることができます。ホストは、ソフトウェア・ルーチンを通して適切な抵抗値ステップを実行することができますので、オープン・ループ・アプリケーションだけではなく、高精度キャリブレーションやマッチングを必要とするようなアプリケーションを簡素化します。
ADN2850は、5mm×5mmの16ピン・リードフレーム・チップ・スケールLFCSPパッケージと薄型16ピンTSSOPパッケージを採用しています。この製品は、拡張工業用温度範囲-40℃～+85℃にわたっての動作が保証されています。
アプリケーション- SONET、SDH、ATM、ギガビット・イーサネット、DWDMレーザ・ダイオード・ドライバ、オプティカル管理システム
- 機械的可変抵抗器の置き換え
- 計測器のゲインの調整
- プログラマブル・フィルタ、遅延、時定数
- センサーのキャリブレーション
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

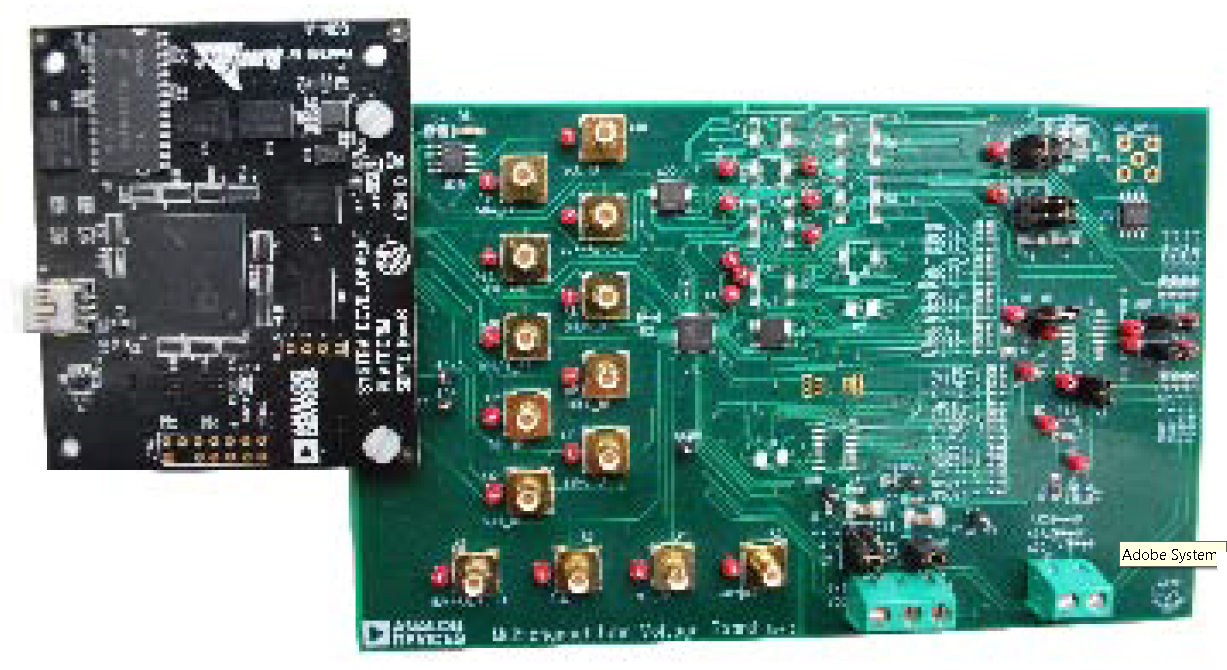

評価キット (1)
