ADN2816

クロック／データ・リカバリIC、リミット・アンプ内蔵、10Mbps～675Mbpsの連続データ・レート対応

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
查看： 製品の詳細
arrow-icon
製品の詳細

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示 (Rev.C)
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 3
1Ku当たりの価格
価格は未定
特長
  • シリアル・データ入力：10Mbps～675Mbps
  • SONET条件を上回るジッター転送／発生／許容誤差
  • 特許取得のクロック・リカバリ・アーキテクチャ
  • 基準クロックが不要
  • ロック損失インジケータ
  • I2C®インターフェースを介した
    オプション機能のアクセス
  • 単電源動作：3.3V
  • 低消費電力：366mW（typ）

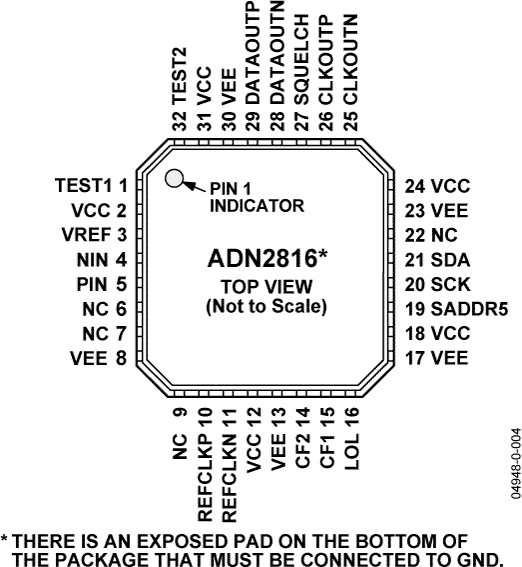

  • 5mm×5mm 32ピンLFCSPパッケージ、鉛フリー
製品概要
show more Icon

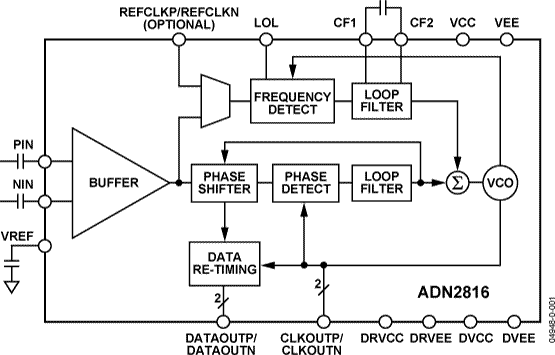

ADN2816は、10Mbps～675Mbpsの連続データ・レートの入力に対して量子化、信号レベル検出、クロックおよびデータ・リカバリのレシーバ機能を実行します。プログラミングや外部の基準クロックを使用せずに、自動的にすべてのデータ・レートにロックします。 ジッター転送、ジッター発生、ジッター許容誤差といったすべてのSONETジッター条件を満たしています。特に注記のない限り、仕様はすべて－40～＋85℃の周囲温度条件によるものです。

ADN2816は、5mm×5mmのコンパクトな32ピンのチップスケール・パッケージで提供しています。

アプリケーション

  • SONET OC-1/3/12および関連するすべてのFECレート
  • 光ファイバ・チャンネル、ESCON、高速イーサーネット、SDIなど
  • WDMトランスポンダ
  • 再発生器／中継器
  • テスト装置
  • ブロードバンド・クロス接続およびルーター
Show More Arrow image
