ADN2813

クロック/データ・リカバリIC、リミット・アンプ内蔵、12.3Mbps~1.25Gbpsの連続データ・レート対応

すべて表示 showmore-icon

: 新規設計には非推奨 tooltip
: 新規設計には非推奨 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格
価格は未定
特長
  • シリアル・データ入力:12.3Mbps~1.25Gbps
  • SONET条件を上回るジッター転送/発生/許容誤差
  • 量子化回路感度:6mV(typ)
  • 調整可能なスライス・レベル:±100mV
  • 特許取得のクロック・リカバリ・アーキテクチャ
  • 信号損失(LOS)検出範囲:3~15mV
  • 独立したスライス・レベル調整およびLOS検出器
  • 基準クロックが不要
  • ロック損失インジケータ
  • I2C®インターフェースを介した
    オプション機能のアクセス
  • 単電源動作:3.3V
  • 低消費電力:350mW(typ)
製品概要
show more Icon

ADN2813は、12.3Mbps~1.25Gbpsの連続データ・レートの入力に対して量子化、信号レベル検出、クロックおよびデータ・リカバリのレシーバ機能を実行します。プログラミングや外部の基準クロックを使用せずに、自動的にすべてのデータ・レートにロックします。 ジッター転送、ジッター発生、ジッター許容誤差といったすべてのSONETジッター条件を満たしています。特に注記のない限り、仕様はすべて-40~+85℃の周囲温度条件によるものです。

このデバイスをPINダイオードおよびTIAプリアンプと組み合わせることによって、高度に集積化された低価格、低消費電力の光ファイバ・レシーバを構成できます。

入力信号レベルがユーザ調整可能なスレッショールドを下回ると、レシーバ・フロントエンドの信号損失(LOS)検出回路が通知します。LOS検出回路には、出力のチャタリングを防ぐヒステリシスがあります。

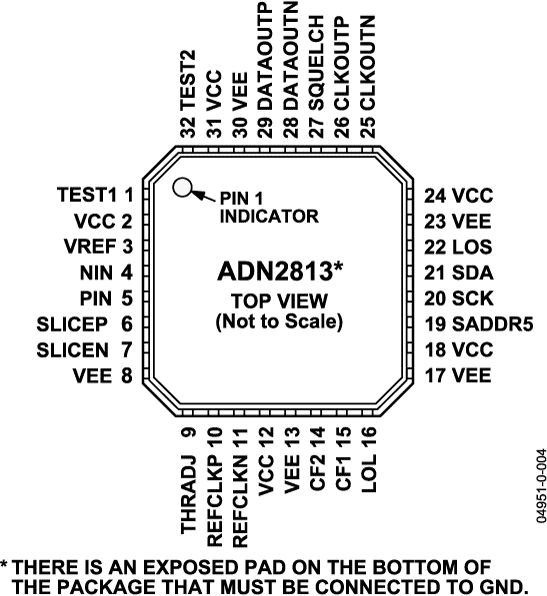

ADN2813は、5mm×5mmのコンパクトな32ピンのチップスケール・パッケージで提供しています。

アプリケーション

  • SONET OC-1/3/12および関連するすべてのFECレート
  • 光ファイバ・チャンネル、GbE、HDTVなど
  • WDMトランスポンダ
  • 再発生器/中継器
  • テスト装置
  • ブロードバンド・クロス接続およびルーター
