ADN2807

クロックおよびデータ再生IC、155/622Mbps、制限アンプ内蔵

すべて表示 showmore-icon

: 新規設計には非推奨 tooltip
: 新規設計には非推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格
価格は未定
機能
  • ジッタの伝達、発生、耐性に対するすべての SONET 条件に適合
  • 量子化感度: 4 mV(typ)
  • 調整可能なスライス・レベル: ±100 mV
  • 特許取得のクロック再生アーキテクチャを採用
  • 信号喪失の検出範囲: 3 mV ~ 15 mV
  • 15/14(7%)のラッパー・レートを含む全レートに対して 1 つのリファレンス・クロック周波数を使用
  • 19.44 MHz、38.88 MHz、77.76 MHz、155.52 MHz の REFCLK を選択可能
  • REFCLK 入力: LVPECL/LVDS/LVCMOS/LVTTL 互換(LVPECL/LVDS のみ 155.52 MHz にて)
  • 外付け水晶発振器と供に使用される 19.44 MHz 発振器を内蔵
  • 非ロック状態の表示
  • 高速テスト・データ向けループバック・モード
  • 出力スケルチ機能およびバイパス機能を装備
  • 単電源電圧動作: 3.3 V
  • 低消費電力: 540 mW(typ)

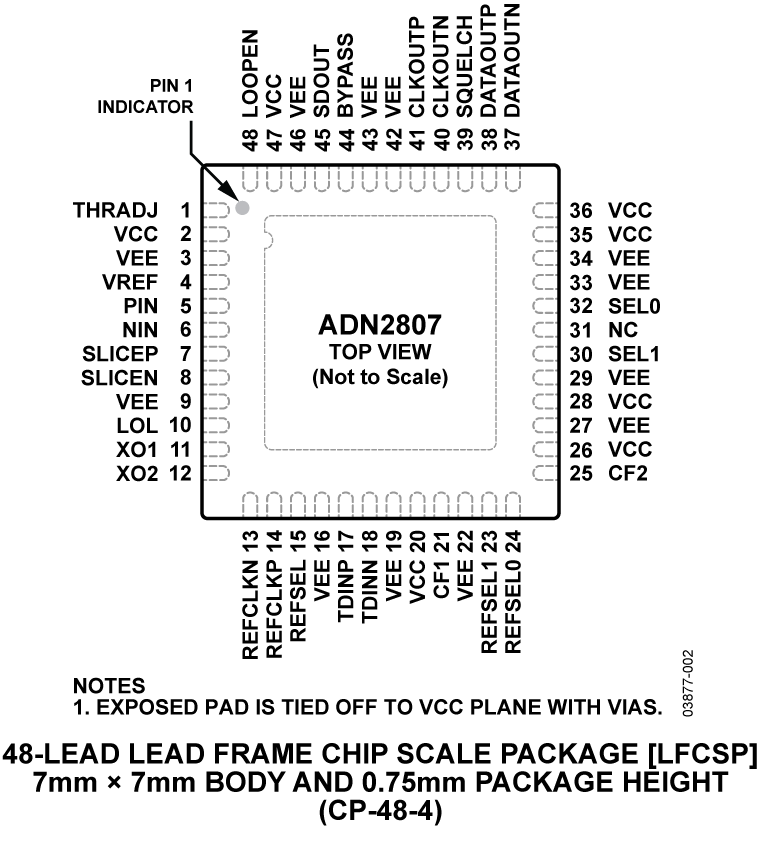

  • 7 mm × 7 mm の 48 ピン LFCSP を採用
製品概要
show more Icon

このADN2807は、レシーバー機能を備えており、電子化と信号レベル検出機能、OC-3、OC-12、15/14 FECの各レートでのクロックおよびデータの再生機能を提供します。ジッタ伝達、ジッタ発生およびジッタ耐性などに関するすべてのSONETジッタ条件を満たしています。特に指定のない限り、すべての仕様は-40℃~+85℃の周囲温度で保障されます。

このデバイスはWDMシステム・アプリケーションを対象としており、外部リファレンス・クロックまたは外付けクリスタル・オシレータを使用する内蔵発振器で動作することができます。ネイティブ・レートと15/14レートのデジタル・ラッパーの両者は、基準クロックの変更なしで、ADN2807によってサポートされています。

このデバイスをPINダイオードおよびTIAプリアンプと組み合わせて使用すると、集積度の高い低価格で低消費電力の光ファイバ・レシーバを構成することができます。

レシーバのフロントエンド信号検出回路により、ユーザが設定するスレッショールドを入力信号レベルが下回ったことを表示することができます。この信号検出回路には、出力でのチャタリングを防止するヒステリシス機能を持っています。

ADN2807は、小型の7mm×7mm、48ピン・チップ・スケール・パッケージ(LFCSP)を採用しています。

アプリケーション
  • SONET OC-3/-12、SDH STM-1/-4、15/14 FEC の各レート
  •  WDM トランスポンダ
  • リジェネレータ/リピータ
  • テスト装置
  • パッシブ・オプティカル・ネットワーク
