ADMV8416

調整可能なバンドパス・フィルタ(7GHz~16GHz)

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$94.01
機能
  • 振幅セトリング:200ns(代表値)
  • ワイドバンド除去比:≥20dB
  • シングル・チップ実装
  • 40ピン、6mm × 6mm、RoHS準拠、LFCSPパッケージ
製品概要
show more Icon

ADMV8416は、通過帯域周波数を選択できる、モノリシック・マイクロ波集積回路(MMIC)の調整可能バンドパス・フィルタです。3dBフィルタ帯域幅は中心周波数(fCENTER)の約15%で、20dBフィルタ帯域幅は37%です。また、0V~15VのアナログfCENTERチューニング電圧をかけることで、fCENTERを6.8GHzから16.8GHzまで変化させることができます。使用可能なパス・バンド・コーナ周波数(fCORNER)の範囲は6.3GHz~18GHzです。物理的に大きなスイッチド・フィルタ・バンクやキャビティ調整済みフィルタのはるかに小型な代替品として、この調整可能なフィルタを使用することができます。このフィルタは、モノリシック設計のため、優れたマイクロフォン特性を備えており、動的に調整可能なソリューションを提供することができます。

アプリケーション

  • 試験装置および計測装置
  • 防衛用レーダーおよび電子戦(EW)システム
  • ビデオ衛星(VSAT)通信

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$94.01

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADMV8416ACPZ
  • HTML
  • HTML
ADMV8416ACPZ-R5
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

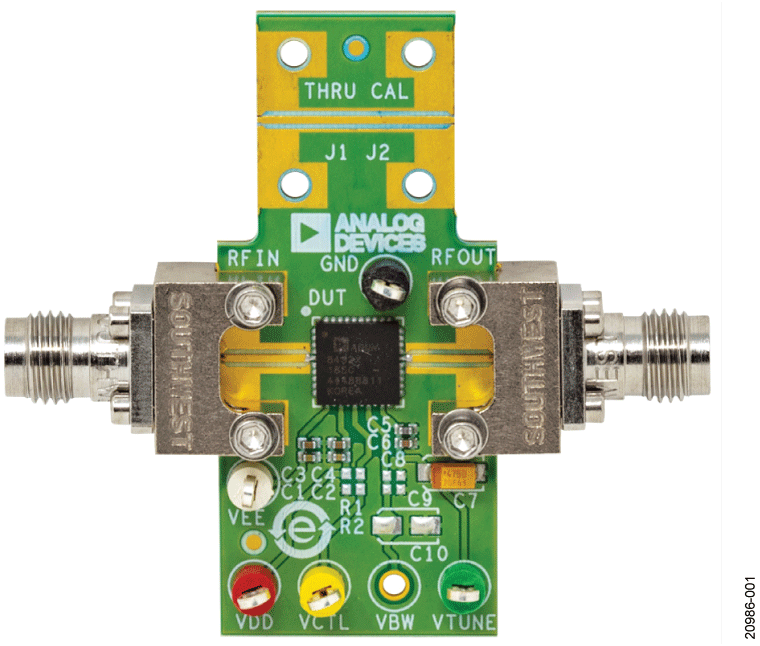

EVAL-ADMV8416

ADMV8416評価用ボード

zoom

EVAL-ADMV8416

ADMV8416評価用ボード

ADMV8416評価用ボード

機能と利点

  • ブレッドボードとプロトタイプの迅速な作成が可能
  • ユーザ定義の回路構成
  • エンド起動2.4mmコネクタを装備
  • テスト装置やその他の回路へ容易に接続可能

製品の詳細

ADMV8416-EVALZ/ADMV8432-EVALZ評価用ボードは、通過帯域幅を選択できるADMV8416およびADMV8432バンドパス・フィルタの評価に役立ちます。

ADMV8416-EVALZ/ADMV8432-EVALZ評価用ボードは、入出力にエンド起動2.4mmコネクタを採用しているためテスト装置やその他の回路へ容易に接続することができます。

最適化された電源プレーンとグラウンド・プレーンにより、低ノイズの高速動作が実現されています。回路で最高の柔軟性と性能を得られるように、部品の配置と電源バイパスが最適化されています。

すべての部品は表面に配置されます。裏面に配置される部品はありません(図1と図2を参照)。ADMV8432-EVALZ評価用ボードはADMV8416-EVALZと表記されています。ADMV8416とADMV8432は、同じプリント回路ボード(PCB)を使用して評価されます。

ADMV8416とADMV8432のすべての仕様は、www.analog.comで入手できるADMV8416とADMV8432のデータシートに記載されています。評価用ボードを使用する際は、このユーザ・ガイドと併せてADMV8416とADMV8432のデータシートを参照してください。
