ADMV2239

発売前

37.0 GHz to 43.5 GHz Antenna On Board

データシート (Rev. PrB) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • RF range: 37.0 GHz to 43.5 GHz
  • Surface-mount, single element antenna
  • Supports dual and single polarization
  • Antenna Gain: 5dBi
  • Return Loss: 10dB
  • 2.25 mm × 2.25 mm, 12-terminal land grid array (LGA) package

(NR) N260 and N259 frequency bands. The ADMV2239 simplifies antenna array board design by providing the entire element antenna stackup in a surface-mount component that enables the design and assembly of small or large arrays based on the application.

The ADMV2239 has symmetric feeds and radiation patterns for both polarizations, allowing for rotation of the device on the board depending on the feeding scheme.

The ADMV2239 can operate as a single-polarized antenna by leaving the unused polarity pin floating or grounded. Alternatively, it can be assembled at 45°, with respect to the horizontal plane, to be a dual-polarized antenna with slant (±45°) polarization.

For circular polarization, apply a 90° phase shift (introduced by a delay line or any similar mechanism) to the antenna feed ports.

The ADMV2239 comes in a compact, 2.25 mm × 2.25 mm land grid array [LGA] package and operates from a −55°C to +135°C operating TC range.

Applications

  • 5G mmWave applications
  • Broadband communication
ADMV2239
37.0 GHz to 43.5 GHz Antenna On Board

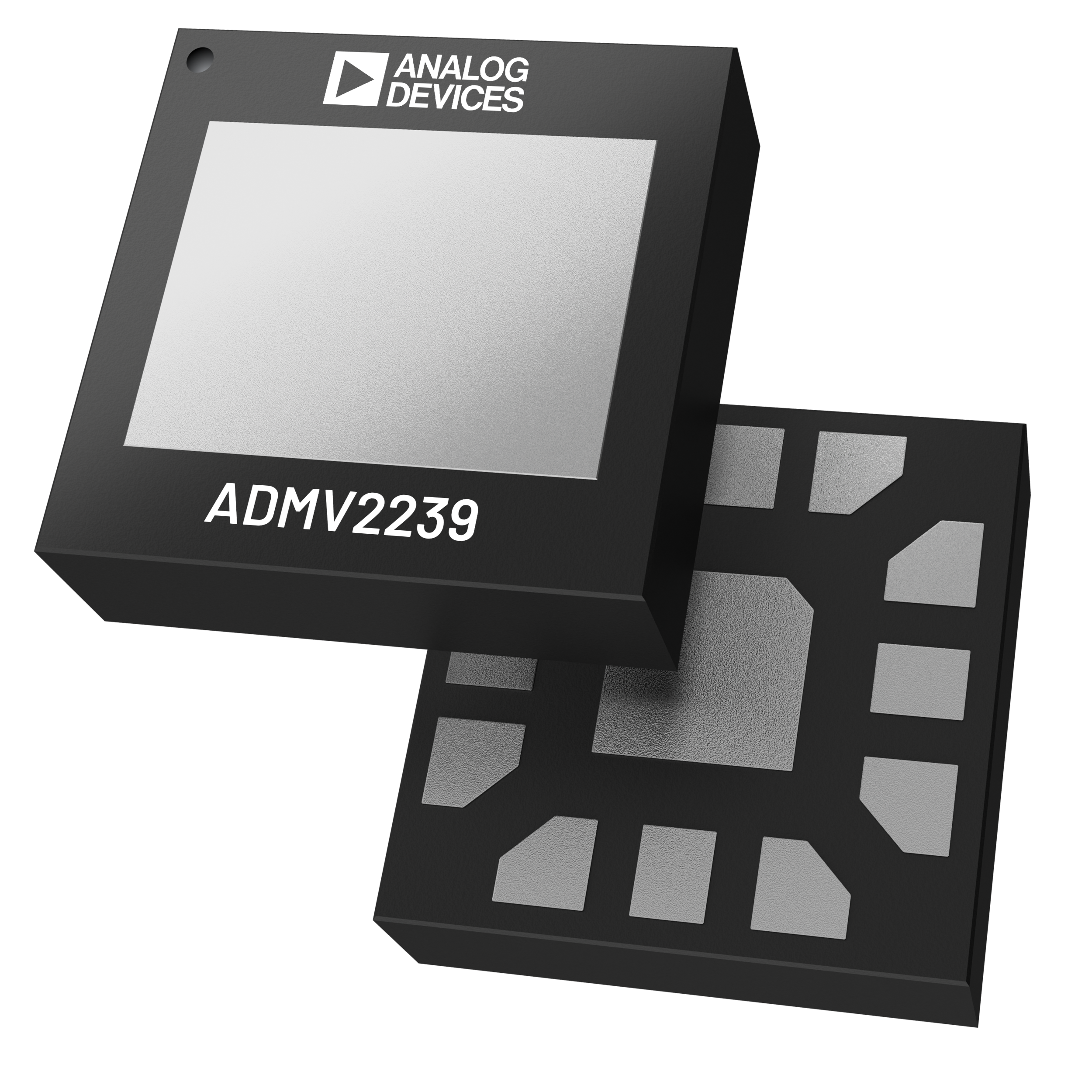

ADMV2239 Chip
