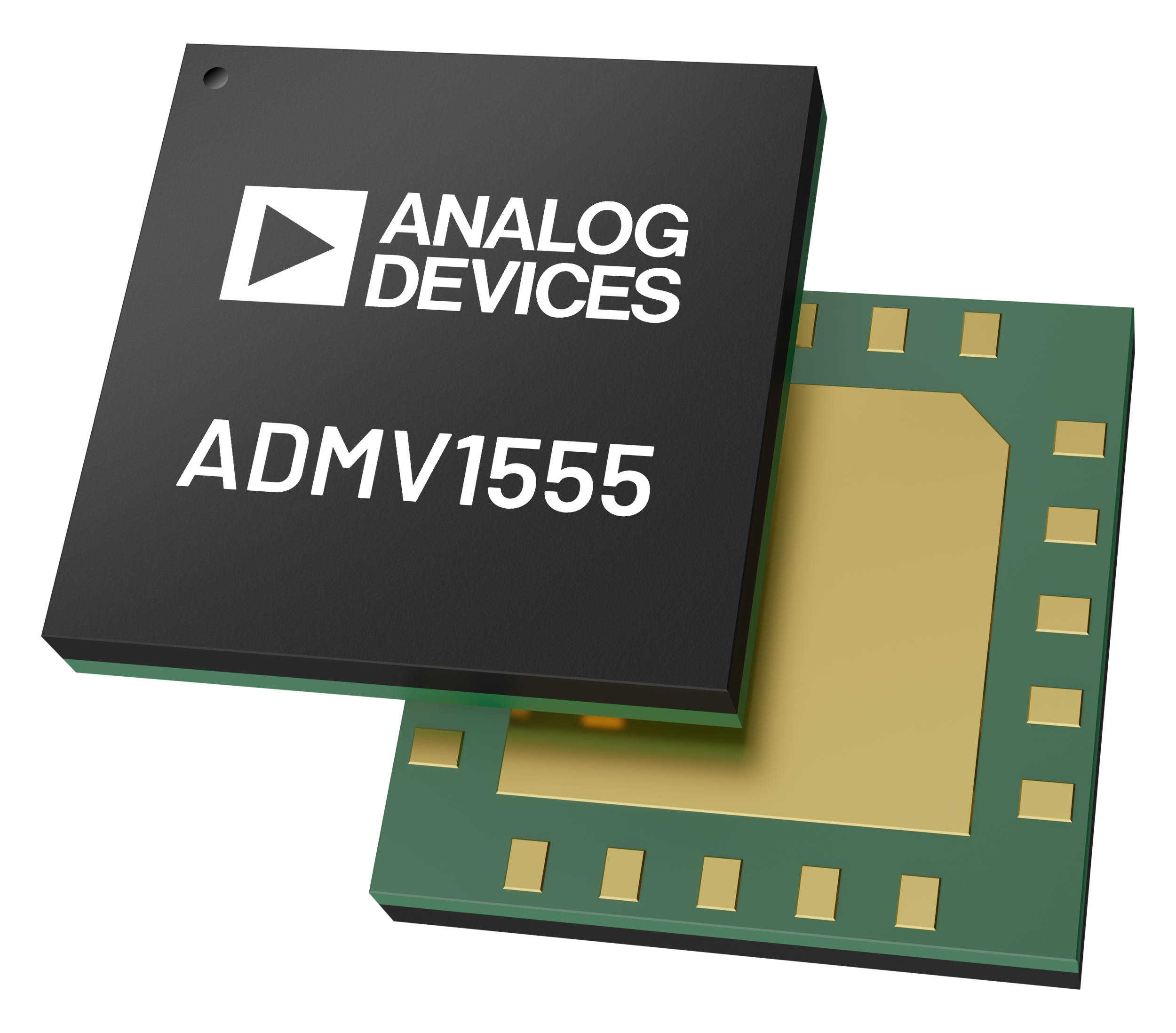

ADMV1555

15 GHz to 55 GHz, GaAs, MMIC, Wideband I/Q Mixer

すべて表示 showmore-icon

: 発売前 tooltip
: 発売前 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格
価格は未定
機能
  • Passive: no DC bias required
  • Conversion loss: 8 dB typical
  • Input IP3: 20 dBm typical
  • Image rejection: 25 dBc typical
  • LO to IF isolation: 30 dB typical
  • LO to RF isolation: 40 dB typical
  • Input P1dB: 15 dBm typical
  • IF pin frequency: DC to 18 GHz
  • 20-terminal, RoHS compliant, 5 mm × 5 mm, LGA package
製品概要
show more Icon

The ADMV1555 is a compact, in phase quadrature (I/Q) mixer in a leadless, RoHS compliant, surface-mount technology (SMT), land grid array (LGA) package. The device can be used as either an image reject mixer or a single sideband upconverter. The ADMV1555 uses two standard double balanced mixer cells and a 90° hybrid fabricated in a gallium arsenide (GaAs), monolithic microwave integrated circuit (MMIC) process and requires no external components or matching circuitry. It is a much smaller alternative to a hybrid style image reject mixer and an SSB upconverter assembly. The RoHS compliant ADMV1555 eliminates the need for wire bonding, allowing the use of surface-mount manufacturing techniques.

APPLICATIONS

  • Microwave and very small aperture terminal (VSAT) radios
  • Test equipment
  • Military electronic warfare (EW)
  • Electronic countermeasure (ECM)
  • Command, control, communications, and intelligence (C3I)
