製品概要
機能と利点
- エンベロープの閾値検出とラッチ
- 広い入力周波数範囲: DC ～ 6 GHz
- ±1.0 dB入力範囲: ≤45 dB
- ±1.0 dB入力レベル: -30 dBm ～ +15 dBm @100 MHz
- プログラマブルな閾値およびラッチ・リセット機能
- 伝搬遅延: 12 ns typ（RFIN から Q/Q のラッチまで）
- 全ての機能は温度、電源電圧に対して安定
- −40 ℃ ～ +105 ℃ で 3.3 V 動作
- 静止電流：3.5 mA (typ)
- パワーダウン電流: 100 μA（typ）
- 16 ピン 3 mm × 3 mm LFCSP パッケージ
製品概要
ADL5910 はDC ～ 6 GHz で動作する無線周波数(RF)検出器です。このデバイスは、プログラマブルなエンベロープ閾値検出を行います。
エンベロープ閾値検出では、内部エンベロープ検出器からの電圧をユーザー設定の入力電圧と比較します。エンベロープ検出器からの電圧がユーザー設定の閾値電圧を超えると、内部コンパレータがこの事象を取り込み、セット／リセット（SR）フリップフロップにラッチします。RF 入力信号がユーザー設定の閾値を超えてから出力がラッチされるまでの応答時間は 12 ns です。ラッチされた事象はリセット・パルスが与えられるまでフリップフロップに保持されます。
ADL5910 の RF 入力は DC 結合なので、任意の低い AC 周波数まで動作可能です。このデバイスは 3.3 V 電源で動作し、消費電流は 3.5 mA です。ENBL ピンにロジック・ロー・レベルを加えると、パワーダウン・モードになり、この電流が 100 μA に減少します。
ADL5910は3mm×3mmの16ピンLFCSPパッケージを採用し、－40～+105°Cの拡張温度範囲で動作します。
アプリケーション
- ワイヤレス・パワーアンプの入力／出力保護
- ワイヤレス・レシーバの入力保護
- RFパルスの検出とトリガ
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

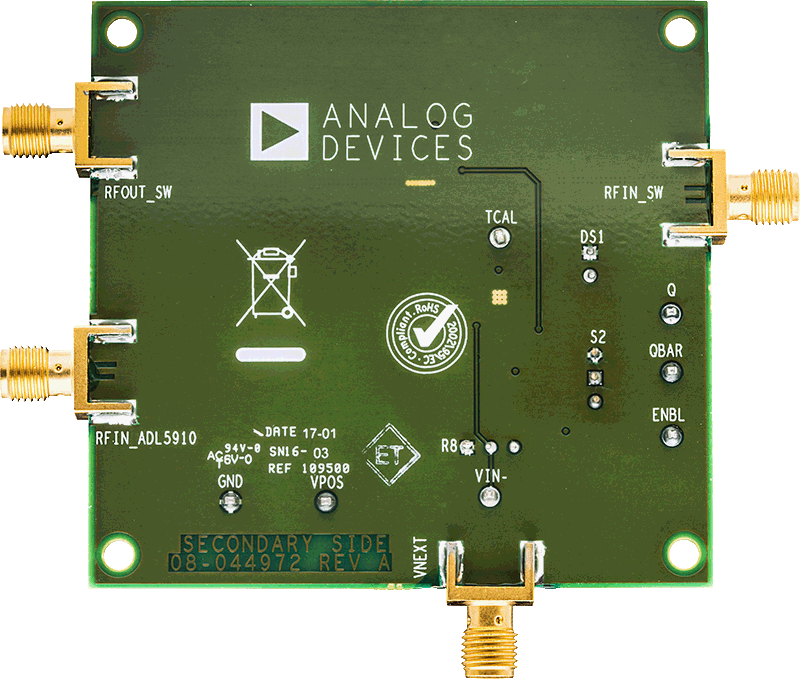

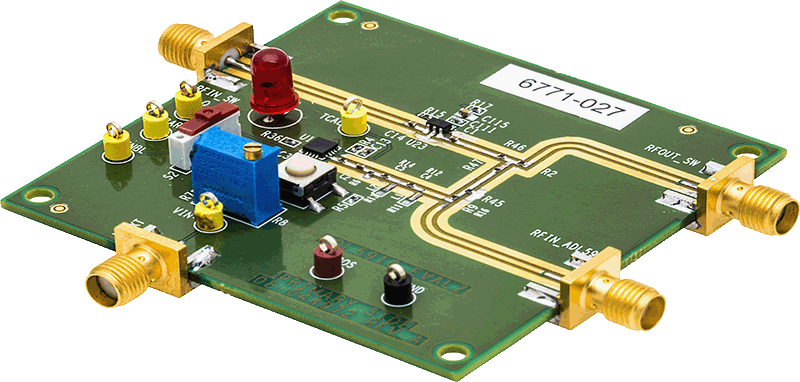

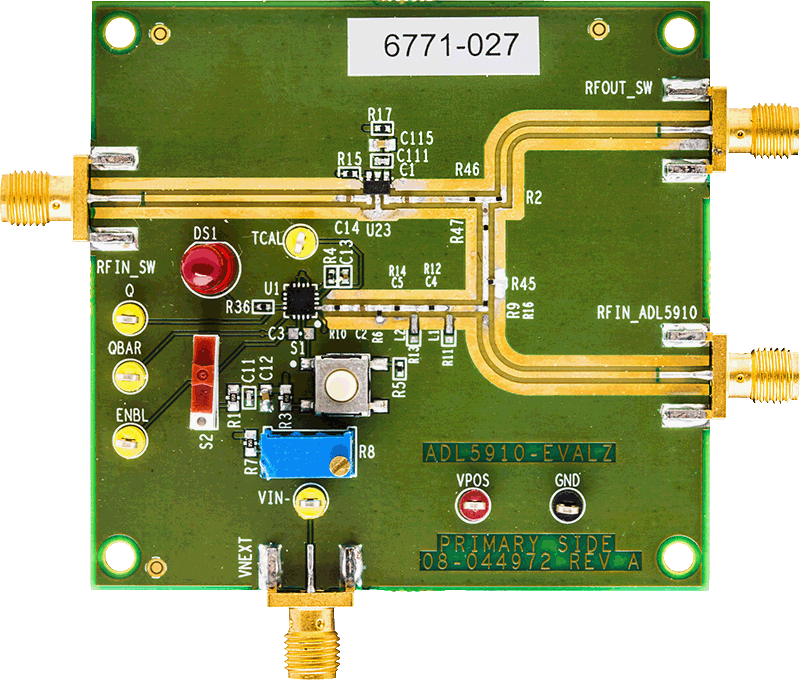

評価キット (1)
参考資料
ツールおよびシミュレーション
S-Parameter
ZIP
ADL5910 S-Parameters
22.72 K
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| ADL5910ACPZN-R7 | 材料宣誓書（MD） | 信頼性データ | 16-Lead LFCSP (3mm x 3mm w/ EP) | |
| ウェハ・ファブリケーション・データ |
