ADIS16550

自律グレード、6DoF(自由度)の慣性センサー

すべて表示 showmore-icon

: 発売前 tooltip
: 発売前 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 1
1Ku当たりの価格 最低価格:$2650.00
特長
  • 3軸デジタル・ジャイロ・センサー、±300°/sec
    • 軸間ミスアライメント:±0.05°(代表値)
    • 軸/パッケージ間ミスアライメント:±0.25 °(最大)
    • 動作中のバイアス安定度: 1 °/hr
    • 角度ランダム・ウォーク:0.13 °/√hr
  • 3軸、デジタル加速度センサー:±14g
    • 動作中のバイアス安定度:9 μg
  • 3軸、角度変化および速度変化の出力
  • 工場出荷時補正済みの感度、バイアス、軸アライメント
    • キャリブレーション温度範囲:−40°C~+85°C
  • SPI互換
  • 設定可能な動作と制御
    • 手動のバイアス補正制御
    • デジタルI/O:データ・レディ、外部クロック・オプション
    • サンプリング・クロック・オプション:内部、外部またはスケーリング
    • 慣性センサーのオン・デマンド・セルフ・テスト
  • 単電源動作:4.75V~5.25V
  • 1500gの機械的衝撃耐性
  • 動作温度範囲:−40°C~+105°C
製品概要
show more Icon

ADIS16550は、3軸ジャイロ・センサーと3軸加速度センサーを備えたフル機能の慣性システムです。ADIS16550内の各慣性センサーは、動的性能を最適化するシグナル・コンディショニングに業界最先端のMEMS技術のみを組み合わせています。工場出荷時のキャリブレーションで、各センサーの感度、バイアス、アライメントが特性評価されています。その結果、各センサーは独自の動的補償式を備えており、高精度の計測を行います。

ADIS16550は、特にディスクリート部品を使った設計に伴う複雑さや投資と比較した場合、工業用システムに高精度な多軸慣性センシングを組み込むための簡単で費用対効果の優れた解決法を提供します。必要なモーション・テストとキャリブレーションがすべて工場での製造工程に組み込まれているため、システムの統合にかかる時間を大幅に短縮できます。厳密な直交アライメントにより、ナビゲーション・システムの慣性フレーム・アライメントが簡単になります。シリアル・ペリフェラル・インターフェース(SPI)やレジスタ構造により、データ収集や設定制御とのインターフェースも容易です。

ADIS16550のフットプリントとコネクタ・システムにより、ADIS16485、ADIS16488A、ADIS16490、ADIS16495、およびADIS16497から容易にアップグレードできるようになっています。ADIS16550は約47mm × 44mm × 15mmのアルミニウム・パッケージに収容されており、標準コネクタ・インターフェースを備えています。

アプリケーション

  • 高精度計測器、安定化
  • ガイダンス、ナビゲーション、制御
  • 高精度自律マシンおよびロボティクス
  • 全地球測位システム(GPS)が利用できない環境での自律航法

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 1
1Ku当たりの価格 最低価格:$2650.00

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADIS16550BMLZ
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム


IMU Evaluation Software
Info:False

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト
評価用キット

評価用キット 2

reference details image

EVAL-ADIS-FX3

ADI FX3 iSensor®評価用システム

zoom

EVAL-ADIS-FX3

ADI FX3 iSensor®評価用システム

ADI FX3 iSensor®評価用システム

機能と利点

  • データ損失のないフル・サンプル・レートでのIMUのリアルタイム・サンプリングを確保
  • 外部電源不要(USBポートから給電可能)
  • 完全にオープンソースのAPI、ファームウェア、および評価用GUI
  • 回路図が利用可能
  • MATLAB、Python、LabViewに接続するためのラッパ・ライブラリを含むAPI

製品の詳細

EVAL-ADIS-FX3は、iSensor評価ポートフォリオに加わった最新の製品で、ラボ環境や特性評価環境で信頼性の高い慣性データを取得するための使いやすいソリューションを提供するため、全くゼロの状態から設計されました。EVAL-ADIS-FX3は、外付けの試験装置に接続し、外部トリガに反応しながら、最大スループットで慣性センサー・データを取得できる機能を備えています。

また、新設計のハードウェア・プラットフォームの立ち上げに加え、信頼性の高いセンサー・データを取得するためのカスタム・アプリケーションをユーザが迅速に構築できる堅牢なAPIも開発しました。このAPIには、設計者があらゆる.NET互換環境で、センサーの性能に関する特性評価を行うための多くの便利な機能を組み込んでいます。

アプリケーション

  • 慣性センシング
  • ロボット
  • 自動運転
  • プラットフォームの安定化
reference details image

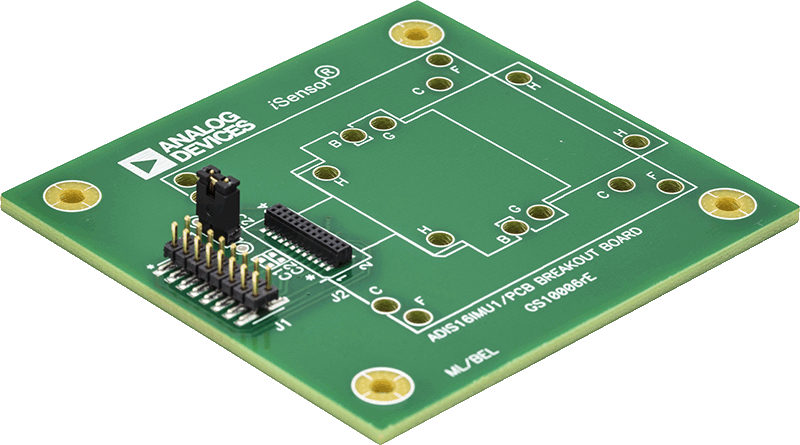

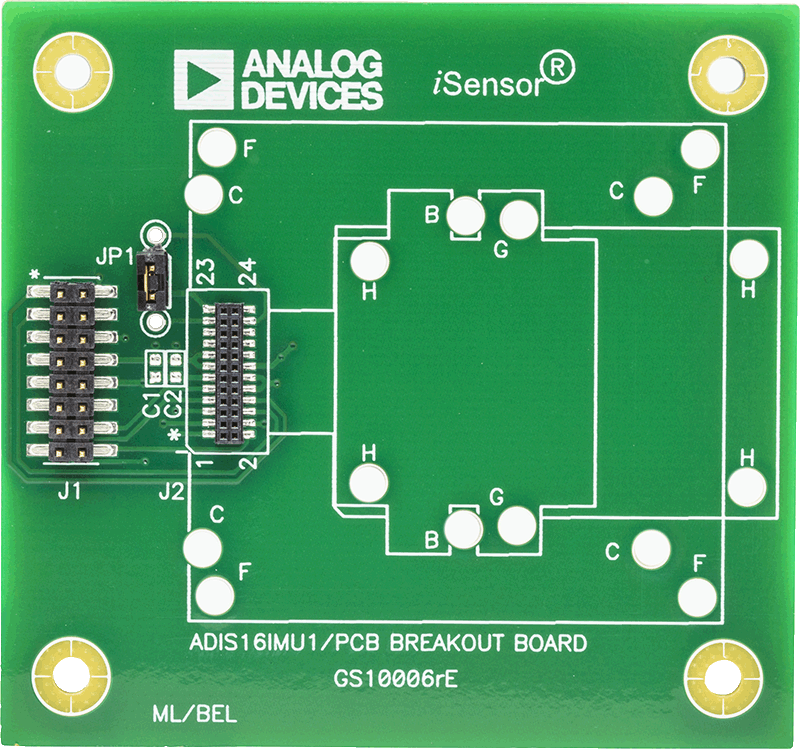

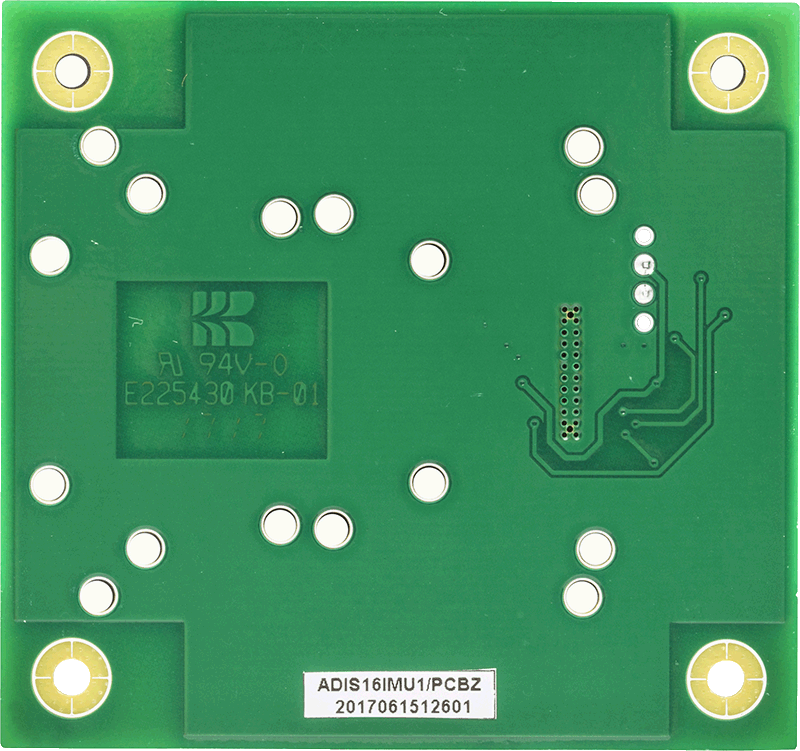

ADIS16IMU1/PCBZ

ADIS1613x、ADIS1637x、ADIS1648x、および ADIS1649x 向けブレークアウト・ボード

zoom

ADIS16IMU1/PCBZ

ADIS1613x、ADIS1637x、ADIS1648x、および ADIS1649x 向けブレークアウト・ボード

ADIS1613x、ADIS1637x、ADIS1648x、および ADIS1649x 向けブレークアウト・ボード

機能と利点

  • 多くの ADIS16xxx デバイスから既存の組み込みプロセッサ・システムへのプロトタイプ接続を容易にします。
  • 一部の ADIS16xxx デバイスを EVAL-ADIS2 評価用システムに接続するために必要です。
  • DUT の接続を容易にする、M2 x 0.4 ネジとハードウェアのキットが付属しています。

製品の詳細

ADIS16IMU1/PCBZ は、多くの ADIS16xxx IMU およびジャイロ・センサー製品向けのブレークアウト・ボードです。複数の M2 x 0.4 mm タップ・ネジ穴が設けられており、いくつか異なるパッケージ・スタイルによる直接取り付けに対応しています。また、2 列の 16 ピン 2 mm 接続インターフェースによって、最大 12 インチの 1 mm リボン・ケーブルを使用したリモート・プロセッサ・ボードとの容易な接続を可能にしています。
