ADIS16507

高精度ミニMEMS IMU

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$450.20
特長
  • 3軸、デジタル・ジャイロ・センサー
    • ダイナミック・レンジ・モデル:±125°/sec、±500°/sec、±2000°/sec
    • 動作中のバイアス安定度(ADIS16507-1):2.3°/hr
    • 角度ランダム・ウォーク:0.13°/√hr、X軸およびY軸:1σ(ADIS16507-1)
    • 軸間ミスアライメント誤差:±0.25°
  • 3軸デジタル加速度センサーのダイナミック・レンジ:±392m/sec2
    • 動作中のバイアス安定度:125μm/sec2、X軸およびY軸:1σ
  • 3軸、角度変化および速度変化の出力
  • 工場出荷時キャリブレーション済みの感度、バイアス、軸アライメント
    • キャリブレーション温度範囲:−40°C~+85°C
  • SPI対応のデータ通信
  • プログラマブルな動作と制御
    • 自動と手動のバイアス補正制御
    • 同期データ・アクイジション用データ・レディ・インジケータ
    • 外部同期モード:直接、スケーリング、および出力
    • 慣性センサーのオン・デマンド・セルフテスト
    • フラッシュ・メモリのオン・デマンド・セルフテスト
  • 単電源動作(VDD):3.0V~3.6V
  • 14,700m/sec2の機械式衝撃耐性
  • 動作温度範囲:−40°C~+105°C
製品概要
show more Icon

ADIS16507は高精度の小型微小電気機械システム(MEMS)慣性計測ユニット(IMU)で、3軸のジャイロ・センサーと3軸の加速度センサーを内蔵しています。ADIS16507内の各慣性センサーがシグナル・コンディショニングと組み合わさり、動的性能が最適化されます。工場出荷時のキャリブレーションで、各センサーの感度、バイアス、アライメント、直線加速度(ジャイロ・センサー・バイアス)、および振動ポイント(加速度センサー位置)の特性が評価されています。その結果、各センサーは個別の動的補償式を備え、幅広い条件に対して高精度なセンサー計測ができます。

ADIS16507は、特にディスクリート部品を使った設計に伴う複雑さや投資と比較した場合、工業用システムに高精度な多軸慣性センシングを組み込むための簡単で費用対効果の優れた解決法を提供します。必要なモーション・テストとキャリブレーションは全て工場での製造工程に組み込まれているため、システムを統合する時間を大幅に短縮できます。厳密な直交アライメントにより、ナビゲーション・システムの慣性フレーム・アライメントが容易になります。シリアル・ペリフェラル・インターフェース(SPI)やレジスタ構造により、データ収集や設定制御とのインターフェースも容易です。

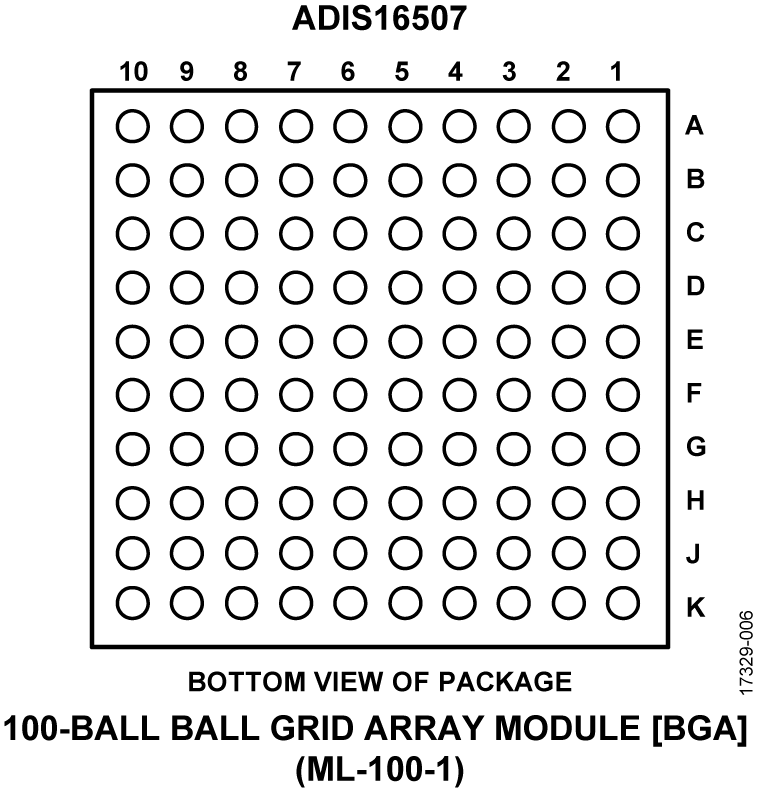

ADIS16507は、約15mm × 15mm × 5mmの100ボールのボール・グリッド・アレイ(BGA)パッケージを採用しています。

アプリケーション

  • ナビゲーション、安定化、計測器
  • 無人および自動運転車
  • スマート農業および建設機械
  • ファクトリ/産業オートメーション、ロボット
  • 仮想/拡張現実
  • 動くモノのインターネット

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$450.20

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADIS16507-1BMLZ
  • HTML
  • HTML
ADIS16507-2BMLZ
  • HTML
  • HTML
ADIS16507-3BMLZ
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

12 13, 2019

- 16_0282

Addition of Analog Devices, Inc. General Trias (ADGT) as Qualified Test Site for iSensor inertial measurement unit (IMU) products

ADIS16507-1BMLZ

ADIS16507-2BMLZ

ADIS16507-3BMLZ

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

12 13, 2019

- 16_0282

arrow down

Addition of Analog Devices, Inc. General Trias (ADGT) as Qualified Test Site for iSensor inertial measurement unit (IMU) products

ADIS16507-1BMLZ

ADIS16507-2BMLZ

ADIS16507-3BMLZ

ソフトウェアおよび製品のエコシステム

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト

評価用キット 2

reference details image

ADIS16507-x/PCBZ

ADIS16507ブレークアウト・ボード

zoom

ADIS16507-x/PCBZ

ADIS16507ブレークアウト・ボード

ADIS16507ブレークアウト・ボード

機能と利点

  • 小型:33.25mm x 30.75mm
  • 便利なコネクタ:16ピン(2 x 8)、2mmピッチ
  • 各コーナにある取り付け穴(直径2.3mm)× 4
  • ADIS16507-1/PCBZにはADIS16507-1BMLZ IMUを搭載
  • ADIS16507-2/PCBZにはADIS16507-2BMLZ IMUを搭載
  • ADIS16507-3/PCBZにはADIS16507-3BMLZ IMUを搭載

製品の詳細

ADIS16507-x/PCBZブレークアウト・ボードは、各ADIS16507 IMUモデルと組み込みプロセッサ・プラットフォーム間のプロトタイプ接続を容易にします。各ADIS16507-x/PCBZブレークアウト・ボードは、EVAL-ADIS2評価用システムのJ1にも接続します。

reference details image

EVAL-ADIS-FX3

ADI FX3 iSensor®評価用システム

zoom

EVAL-ADIS-FX3

ADI FX3 iSensor®評価用システム

ADI FX3 iSensor®評価用システム

機能と利点

  • データ損失のないフル・サンプル・レートでのIMUのリアルタイム・サンプリングを確保
  • 外部電源不要(USBポートから給電可能)
  • 完全にオープンソースのAPI、ファームウェア、および評価用GUI
  • 回路図が利用可能
  • MATLAB、Python、LabViewに接続するためのラッパ・ライブラリを含むAPI

製品の詳細

EVAL-ADIS-FX3は、iSensor評価ポートフォリオに加わった最新の製品で、ラボ環境や特性評価環境で信頼性の高い慣性データを取得するための使いやすいソリューションを提供するため、全くゼロの状態から設計されました。EVAL-ADIS-FX3は、外付けの試験装置に接続し、外部トリガに反応しながら、最大スループットで慣性センサー・データを取得できる機能を備えています。

また、新設計のハードウェア・プラットフォームの立ち上げに加え、信頼性の高いセンサー・データを取得するためのカスタム・アプリケーションをユーザが迅速に構築できる堅牢なAPIも開発しました。このAPIには、設計者があらゆる.NET互換環境で、センサーの性能に関する特性評価を行うための多くの便利な機能を組み込んでいます。

アプリケーション

  • 慣性センシング
  • ロボット
  • 自動運転
  • プラットフォームの安定化
